Hőhídmentes részletek egy balatonszepezdi passzívháznál

Hőhídmentes részletek egy balatonszepezdi passzívháznál

A kis alapterületű, kétszintes passzívház egy 70-es években épített, eredetileg magastetős családi ház jelentős átépítésével valósult meg. Az épület függőleges teherhordó szerkezetét B30-as téglából készült, alapvetően meglévő, illetve kipótolt falak alkotják. Az új födémek – a viszonylag kis fesztávhoz (f=4,9 m) igazodva – vékony, 14 cm-es monolit vasbeton lemezek.

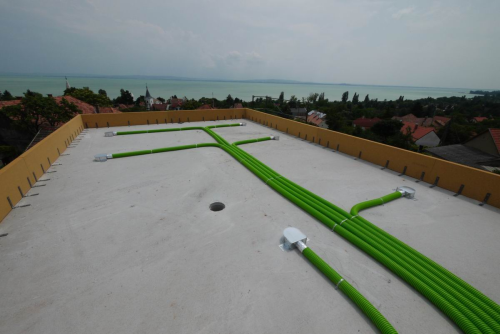

Az épületnél alkalmazott hővisszanyerő szellőzőrendszer 75 mm átmérőjű légcsatornáinak födémben történő vezetése indokolatlan vastagság; és ezzel súlynövekedést eredményezett volna, feleslegesen terhelve a meglévő alapozást, ezért a gépészeti szerelés a födém felett készült.

Hőhídmentes részletek egy balatonszepezdi passzívháznál

A csövek közé hőszigetelő könnyűbetont öntöttek, ami egyben a tetőlejtésről is gondoskodik.

A termikus burok PHPP számítással kalkulált és folyamatosan ellenőrzött. A falak tömör felületei 25 cm vastag expandált polisztirol hab (λ=0,035 W/mK) hőszigetelést kaptak U=0,120 W/m2K).

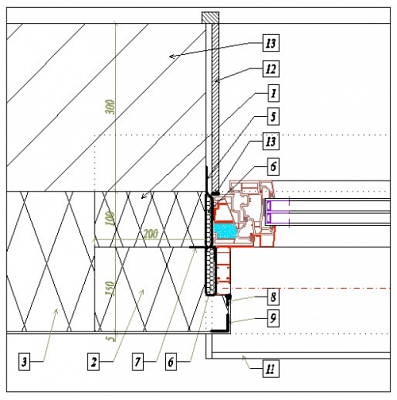

A minőségi, kívül alumíniumborítású műanyag ablakok körül – a „kerülőutas” hőhidak elkerülésére – 20 cm széles, a nyílászáró toktoldójára teljesen rátakaró, 10 cm vastag Puren (λ=0,022 W/mK) PIR-hab káva készült, ami elé további 15 cm-es, az általános felületeknél alkalmazott polisztirolhab hőszigetelést helyeztek.

Hőhídmentes részletek egy balatonszepezdi passzívháznál

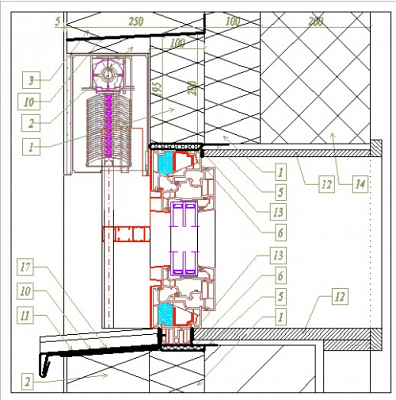

Függőleges metszet árnyékolóval
1. Puren PIR (10 cm vastag, 20 cm széles, teljes felületen ragasztva, dübellel rögzítve) 2. Polisztirolhab (15 cm vastag, lefedi a Puren habot, teljes felületen ragasztva, dübellel rögzítve) 3. Polisztirolhab (25 cm vastag, teljes felületen ragasztva, dübellel rögzítve) 4. Puren Purenit alátámasztó palló, a beépítés során elhelyezve 5. Az ablakbeépítés során beépített belső lezáró szalag 6. Enyhén duzzadó PUR-hab hézagtömítés (teljes hézagtérfogat!) 7. Külső (a PUR-hab tömítést is védő) vízzáró lezárószalag 8. Nyílászáró beépítő vakolóprofil 9. Élvédő 10. Csapadékvédő EPDM-fólia megfelelő ragasztóval felragasztva 11. Ablakpárkány alu v=2 mm, rögzítő- és véglezáró elemekkel 12. MDF belső ablakbélés, v=14 mm 13. Tartósan rugalmas tömítés 14. B30-as fal 15. Vakolt kávabélés (fürdőszoba) 16. Belső ablakpárkány 17. Geotextilia elválasztóréteg, az EPDM-fólia és az alu párkánylemez között

Hőhídmentes részletek egy balatonszepezdi passzívháznál

Az attika függőleges metszete

Hasonló megoldású a külső árnyékoló beépítése is, ahol úgynevezett „negatív káva” készült. A 30 cm vastag falba kerülő 20 cm-es kiváltók elé – a téglafallal egy síkba – először 10 cm Puren FD-L PIR hőszigetelő lemezt, majd további 10 cm-es lemezt helyeztek, biztosítva az azonos U-értékű hőszigetelést a nyílászárók körül. A lábazat 25 cm-es extrudált polisztirolhab hőszigetelést kapott.

Az épület laposteteje befelé, egy pontra lejt. A vízelvezetésről megfelelően hőszigetelt víznyelő gondoskodik, amit az elfagyás elleni védelem érdekében elektromos fűtéssel láttak el. A belső vízelvezetéses megoldás épületfizikailag helyes, mivel a megolvadó hólé elvezetése már fagymentes beltéri környezetben történik, továbbá elkerülhető a költséges és kényes bádogosmunka is.

A jelentős vastagságú tető- és homlokzati hőszigetelő rétegek hőhídmentes peremkapcsolata, a tető PVC vízszigetelésének szilárd felületen való szegélyezése és az attikafedés megfelelő, a termikus burokba illeszkedő megoldása nagy odafigyelést igényelt. Első változatként impregnált faanyagból készülő, doboz jellegű attikaszerkezetet terveztek. Azonban a 18 mm-es OSB lapokból álló szerkezet megfelelő csavarozhatósága, a falakon elhelyezkedő legfelső hőszigetelő táblák megfelelő rögzíthetősége bizonytalannak tűnt, és kérdéses volt a vékony szerkezet tartóssága is. Végül – mivel az ablakok beépítéséhez Puren Purenit (λ=0,07-0,08 W/mK) anyagot alkalmaztak – kézenfekvő volt az attika esetében is e termék használata. A Puren Purenit attika két különböző magasságú, illetve az arra szerelt, befelé lejtő, 2,5 cm vastag Purenit lapból áll, amely a homlokzati hőszigetelés vastagságához igazodik. (Egyéb méretű attikafal és fedés is könnyen, hulladék képződése nélkül elkészíthető a standard méretű Purenit táblákból, amik faipari gépekkel szabhatók.) Végső megoldásként vegyes szerkezet született, mely Purenit függőleges elemből és rajta az attika fedését hordozó, befelé lejtő OSB lemezből áll. A függőleges elem 6 cm-es Purenit lap. Ezt, az élén is megálló lapot acélhevederekkel és -konzolokkal rögzítették a födémszerkezethez.

A kapcsolóelemek a termikus burok belső felületére kerültek, így hőhidat nem okoznak. A gazdaságos anyagfelhasználás érdekében az attika magasságát csökkentették, ami a tetőfödém rétegrendjére is befolyással volt.

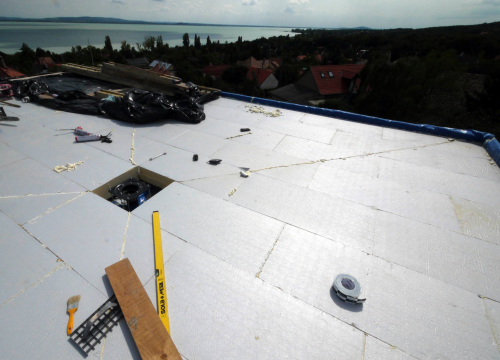

A tető hőszigetelő rétegeként eredetileg 35 cm átlagos vastagságú, lejtésképző EPS (λ=0,039 W/mK) hab szerepelt a tervekben, mely befogadta volna a szellőztetőrendszer csövezését is. E helyett azonban vékonyabb, 18 cm vastagságú, de jobb teljesítményű (λ=0,022 W/mK), kétoldali alumíniumkasírozású Puren FD-L PIR-hablemezt alkalmaztak, így a teljes födém hőátbocsátási tényezője U=0,117 W/m2K értékű lett, ami megfelel a passzívházaknál elvárt értéknek.

A tető lejtését a szellőzés csöveinek közét kitöltő könnyűbeton adja, így az egyébként lépcsős élképzésű Puren PIR-táblákat a vápákban az egyes tetősíkokra való illeszkedés miatt szabni kellett. A vágási élek PU-hab kitöltéssel váltak hőhídmentessé.

Hőhídmentes részletek egy balatonszepezdi passzívháznál

A projektnél a Puren Purenit anyag – mely a nyílászárók beépítésénél hőszigetelő, teherközvetítő szerkezetként már bizonyított – újabb területen is egyedi megoldást eredményezett. A Puren FD-L és Purenit hőszigetelések a jobb hőtechnikai teljesítményükből adódóan geometriai előnyöket, azaz kisebb rétegvastagságot is eredményeznek, kedvező alternatívát nyújtva más hőszigetelő vagy akár szakipari-szerkezeti anyagokkal szemben.

Hőhídmentes részletek egy balatonszepezdi passzívháznál

Vegyes szerkezet, mely Purenit függőleges elemből és rajta az attika fedését hordozó, befelé lejtő OSB lemezből áll

Hőhídmentes részletek egy balatonszepezdi passzívháznál

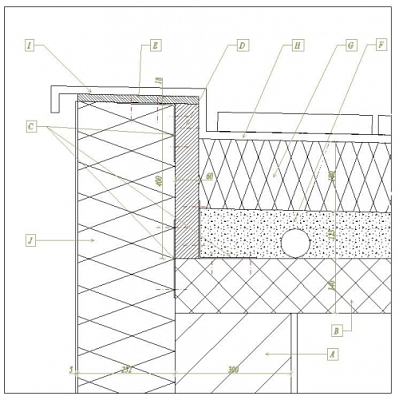

Attikacsomópont
A. B-30-as fal B. 14 cm vastag vb. födémlemez C. Laposacél kapcsolószerek 1/3 m-ként D. 60 mm vastag puren purenit palló E. 18 mm vastag impregnált OSB lap 3 % lejtéssel F. Lejtést adó könnyűbeton réteg, benne a szellőzés elosztóhálózata G. 18 cm vastag puren FD-L alukasírozott PIR hab hőszigetelés H. PVC fólia csapadékvíz szigetelés I. Attikafedés J. 25 cm vastag polisztirol hab homlokzati hőszigetelés és vékonyvakolat rendszer

Dobai János DLA építész tervező,
Horváth Sándor épületszerkezeti szakértő
