2012. január 05.

Beépített tárolós kondenzációs kazán hőszivattyúval

Beépített tárolós kondenzációs kazán hőszivattyúval

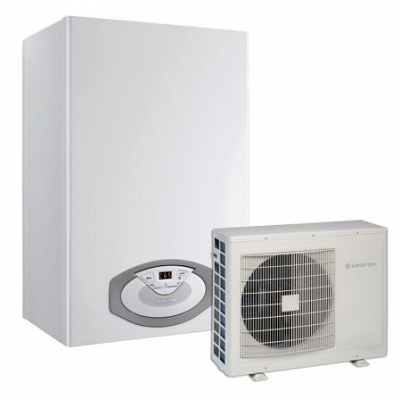

Az Ariston egyik új fejlesztése a kondenzációs és hőszivattyús technológiát egyesítő Genus Premium Hybrid kazáncsalád. A Hybriddel az eddig ismert gázkészülékekhez képest jóval több energia takarítható meg, mivel a fűtési rendszer kiszolgálásához a gáz mellett a levegőből nyerhető hőenergiát is felhasználja.

A kondenzációs és hőszivattyús technológia minden előnyének kihasználását lehetővé tevő készülék külső és belső egységből áll. A készülék vezérlője a gazdaságosság és funkcionalitás figyelembe vételével választja meg a működés üzemmódját: az előre megadott energiaáraknak megfelelően választja ki, hogy a gáz vagy az elektromos energia legyen az elsődleges forrás. A használati meleg víz előállítása a készülék kondenzációs részével történik, a komfort funkció pedig lehetővé teszi az azonnali használati meleg víz elvételt.



Beépített tárolós kondenzációs kazán hőszivattyúval



A készülék technikai paramétere:i
• fűtési teljesítmény: 30 kW;
• 24 literes puffertároló;
• multifunkcionális LCD kijelző;
• időjáráskövető szabályzás;
• IPX5D villamos védettség;
• hőszivattyú COP érték: 3,7;
• teljesítménytartomány: 1,8–5 kW.



Beépített tárolós kondenzációs kazán hőszivattyúval

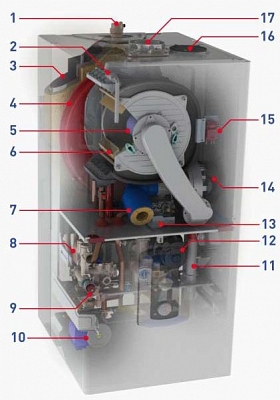

Kazánegység

A Hybrid készülék kazánegység-burkolata mögött a kondenzációs kombi kazán, valamint a 24 literes puffertároló található. A készülék magában foglalja a többi Ariston gázkazán-családnál már jól bevált szerkezeti részegységeket (hőcserélő, gázszelep, hidraulikus egység vagy keringető szivattyú).



Beépített tárolós kondenzációs kazán hőszivattyúval

1. puffer légtelenítője

2. hőcserélő manuális légtelenítője

3. puffertároló

4. 10 literes tágulási tartály

5. égő

6. Giannoni rozsdamentes hőcserélő

7. levegőszűrő

8. szekunder hőcserélő

9. 3 bar-os biztonsági szelep

10. fűtőköri szivattyú

11. kondenzátum szifon

12. keringetőszivattyú

13. gázszelep

14. modulációs ventilátor

15. gyújtótrafó

16. elválasztott égéstermék-elvezetés

17. koncentrikus égéstermék elvezetés

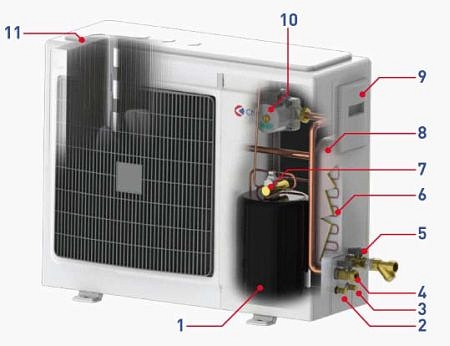

Kültéri egység

A Hybrid kazán kültéri egysége egy levegő-vizes hőszivattyú, melynek COP-értéke 3,7; teljesítménytartománya pedig 1,8–5 kW között van. Az R410A típusú gázzal gyárilag feltöltött berendezés a különféle kiegészítők révén falra, illetve földre egyaránt telepíthető. A kazánnal történő összekötéshez fagymentesítő egységre, hidraulikus bekötőegységre, illetve antivibrációs résszel rendelkező flexibilis csőpárra van szükség.



Beépített tárolós kondenzációs kazán hőszivattyúval

1. kompresszor

2. légtelenítő

3. leeresztő

4. előremenő melegvíz-ág elzáróval

5. visszatérő hidegvíz-ág elzáróval

6. villamos ellenállás

7. négyutas szelep

8. lemezes hőcserélő

9. vezérlődoboz

10. keringetőszivattyú

11. kondenzátor
