Nyílászáró-padló csatlakozások az épületszerkezetekben

Nyílászáró-padló csatlakozások az épületszerkezetekben

Szakítva a korszerűtlen beépítési technológiákkal, a Mantu Ajtó-Ablak Stúdió szakemberei egy különleges anyagot, a Purenitet használják erre a célra. Ez az anyag nemcsak alkalmas a nyílászárók teherhordására, de egy jelentős problémára is megoldást kínál, mivel ehhez nyugodtan lehet különböző vízszigetelési technikákat alkalmazni.

Az egyik legfontosabb építkezési fázis a kiválasztott nyílászárót megfelelő elhelyezése az épületszerkezetben.

Korábban az ablakokat téglára, vagy az építkezésen előforduló egyéb építőelemre ültetve építették be. Ezeket rendszeresen ott is hagyták a nyílászárók alatt az építkezés folyamán. Azonban ezek a helytelenül megválasztott segédanyagok (tégla, gerenda darab) problémát okoztak a nyílászárók későbbi használata során is.

Az egyik legalapvetőbb és legfontosabb beépítési követelmény az ablakoknál, hogy a nyílászáró mind vízszintesen, mind függőlegesen be legyen építve az adott pozícióba.

Régebben a szakiparosok hellyel-közzel próbálták megvalósítani ezt az alapvető követelményt, csakhogy a nem megfelelően rögzített „tégla" amit az alátámasztáshoz használtak, az építkezés későbbi szakaszában kimozdulhatott, vagy a fa gerenda, deszka darab, elkorhadt, és ez gondot okozott.

A vízszintestől való eltérés a későbbiek során több probléma forrása lehet:

  • a nyílászáró „derékszögtől" való eltérése okozhat olyan gondot, hogy már nem lehet állítani a vasalaton,
  • a „süllyedés" eredményeként repedés keletkezhet a tok és a vakolat között,
  • megszűnik a nyílászáró szélállósági tömítettsége,
  • megszűnik a nyílászáró vízállósági tömítettsége,
  • toló erkélyajtó esetén megszűnik a könnyed mozgatás,
  • megszűnik a biztonságos záródás,megnövekedik a fűtési számla,
  • ha nagy üvegfelületről van szó, még balesetveszélyes is lehet.

Egy építkezés során rengeteg költség merül fel, amit megpróbálhatunk azzal csökkenteni, hogy bizonyos munkákat a már amúgy is ott dolgozó szakiparosokkal végeztetünk el. A nyílászárók nem megfelelően elvégzett beépítése azonban nem csak későbbi működésbeli gondokat okozhatnak, de garanciavesztéssel is járhatnak. Ezért érdemes azzal a céggel beépíttetni a nyílászárókat, ahol megvettük azokat, így a törvényben meghatározott minimum ideig biztosan lesz, aki ingyen megjavítsa esetlegesen meghibásodott nyílászáróinkat.

De mi a megoldás épületszerkezeti szempontból?

A megoldás egyértelműen a padlócsatlakozás helyes megválasztása. Talán azért kell különösen erre a témára nagyobb hangsúlyt fektetni, mert a „nullparapetes" szerkezeteket használjuk a legtöbbet.

Mit értünk nullparapetes nyílászárókon?

Az olyan nyílászárókat, amelyek nem rendelkeznek parapettel (ablaktok alatti felfalazással), azaz a belső és a külső padló szint közel megegyezik.

Nullparapetes szerkezetek lehetséges padlócsatlakozásai:

  • bejárati ajtó,
  • nyíló erkélyajtó tokküszöb,
  • nyíló erkélyajtó alacsonyküszöb (lapos aluküszöb),
  • emelő-toló erkélyajtó,
  • harmonika-erkélyajtó,
  • bukó-toló erkélyajtó,
  • fix szerkezetek.

Milyen a jó parapetmegoldás?

Szakítva a korszerűtlen beépítési technológiákkal, a Mantu Ajtó-Ablak Stúdió szakemberei egy különleges anyagot, a Purenitet használják erre a célra. Ez az anyag nemcsak alkalmas a nyílászárók teherhordására, de egy jelentős problémára is megoldást kínál, mivel ehhez nyugodtan lehet különböző vízszigetelési technikákat alkalmazni.

Nyílászáró-padló csatlakozások az épületszerkezetekben

A Purenit – kiváló mechanikus tulajdonságai mellett – a homogén anyagszerkezetből adódóan kitűnő hőszigetelési tulajdonságokkal és jó diffúziós képességekkel rendelkezik. Az épületszerkezetet nem terheli alacsony fajsúlya miatt (500-600 kg/m3).

Néhány műszaki adat a Purenitről:

  • égési tulajdonságok E (DIN EN 13501-1), B2 (DIN 4102), BKZ 5.3 (CH),
  • hővezető képesség 0,070 W/(m•K), DIN EN 12667 / 0,086 W/(m•K), DIN 4108-4,
  • alkalmazható a -50°C és +100°C közötti hőmérsékleti tartományban,
  • fajsúlya 550 kg/m³ (+/- 50 kg), DIN EN 1602,
  • nyomószilárdság¹ 5,5 - 7,5 MPa, DIN EN 826,
  • hajlítószilárdság¹ 5 - 7 MPa, DIN EN 12089,
  • nyírószilárdság¹ 1 - 1,5 MPa, DIN EN 12090,
  • nyomószilárdság¹ 1 - 1,5 MPa, DIN EN 12090,
  • vastagság felduzzadása² 0,8 %, DIN EN 68763,
  • csavarkihúzási szilárdság³ 650 - 750 N, M6 x 16 / 3500 - 3800 N, 6x60 fahasáb,
  • öregedésállóság: rothadásálló és nem porlad,
  • vegyszerállóság ásványolajokkal, acetonnal, metilén-kloriddal és más oldószerekkel szemben,
  • ellenáll a higított lúgoknak és savaknak,
  • különböző fedőrétegekkel kasírozható és bevonatolható,
  • jelentős mechanikus terhelhetőség,minden elterjedt ragasztórendszerrel használható.

Nyílászáró-padló csatlakozások az épületszerkezetekben

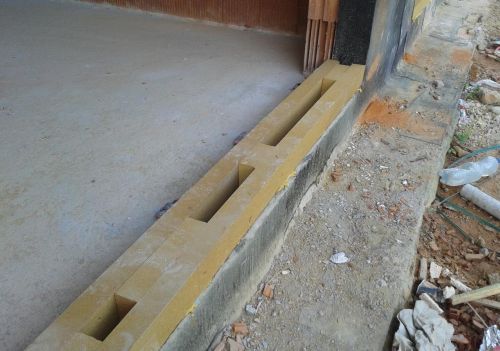

Hogyan csatlakozik a Purenit a nyílászárókhoz?

Minden esetben meg kell vizsgálni, hogy a kiválasztott nyílászáró milyen küszöbbel rendelkezik, vagyis a végleges padlósík alá mennyire süllyed be.

A szerkezeti beton és a padlósík alatti küszöb közti távolság adja meg a Purenit magasságát.

Törekedjünk arra, hogy a küszöb teljes szélességében és hosszában alá legyen támasztva.

A padlócsatlakozót (Purenit) a küszöb alsó felületéhez kell csavarozni, valamint megfelelő tömítéssel ellátni.

Nyílászáró-padló csatlakozások az épületszerkezetekben

Nem biztos benne, mi a jó megoldás az adott házon? Töltse le beépítési rajzainkat, melyek támpontot nyújtanak a nyílászárók megfelelő elhelyezéséhez.

A műszaki rajzokat ide kattintva érheti el >>
