Korcolt fedésnek tűnő műanyag szigetelés

Korcolt fedésnek tűnő műanyag szigetelés

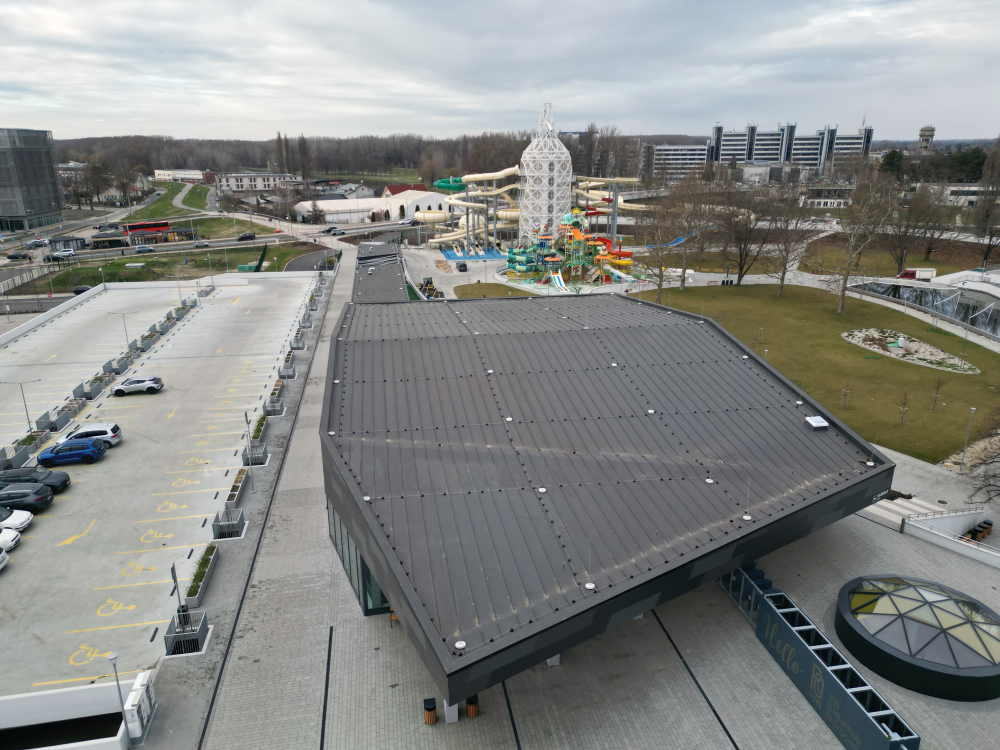

Madártávlatból nézve korcolt fedésnek tűnik, valójában azonban műanyag lemezes fedés készült a győri vízi élménypark uszodaépületének tetejére. A ritkának számító megoldás igényes és precíz kivitelezése 2024-ben kategóriadíjat érdemelt ki az ÉMSZ Év tetője versenyen. A nyertes munkát készítő Metál Hungária Holding Zrt. képviselőjével, Jankó Attilával beszélgettünk.

Korcolt műanyaglemez

2019-ben kezdte meg a győri strand és uszoda fejlesztését a generálkivitelező konzorcium. Új árvízi védművek építésével indultak a munkálatok, a komplexum ártérben elhelyezkedő területének csökkentése érdekében. Ez a fázis sok időt és anyagi forrást vett igénybe. Időközben kitört a Covid-járvány, amivel aztán együtt járt az extrém drágulás és az alapanyaghiány, így mire elérkeztek az uszodaépület építéséhez, az eredetileg tervezett előkorcolt, bepattintós fémlemezzel történő fedésre már nem volt elegendő fedezet, így a műszaki tartalom újragondolására volt szükség.

Korcolt fedésnek tűnő műanyag szigetelés

„Korcolt fémlemezfedéssel megegyező fedésképet adó alternatíva kapcsán kerestek fel minket” – mondja lapunknak Jankó Attila. „Nem túl gyakori kialakítás, de alkalmazzák a piacon itthon és külföldön egyaránt, mi is kiviteleztünk már több ilyen fedésű épületet. A legtöbb PVC-gyártónál rendelkezésre áll a korcprofil nevű elem, ami – ráhegesztve a PVC lemezek tetejére – korcolt fémlemezes fedés képét adja. Ezen az épületen Bauder Thermofol U PVC csapadékszigetelés készült 1,5 mm vastagságban, antracitszürke színben, mechanikai rögzítéssel. A hajlatok vonalán a PVC szigetelés 1,8 mm vastag.”

Korcolt fedésnek tűnő műanyag szigetelés

Az uszodacsarnok tetején alakították ki a legnagyobb felületen, a legreprezentatívabb módon a korcoltképű fedést, de a kiszolgálóépületeken és egy kisebb bővítésen, a gyermekek számára készült épületrész feletti tetőn is ezt láthatjuk.



A fedéskép kialakítása és a rétegrendi felépítés

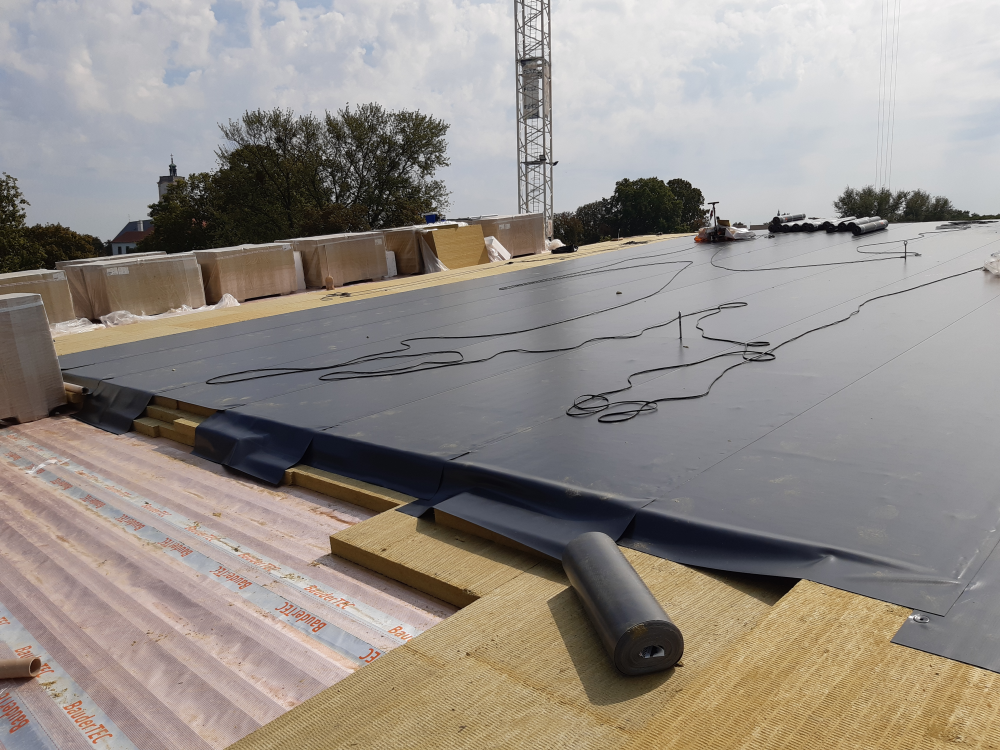

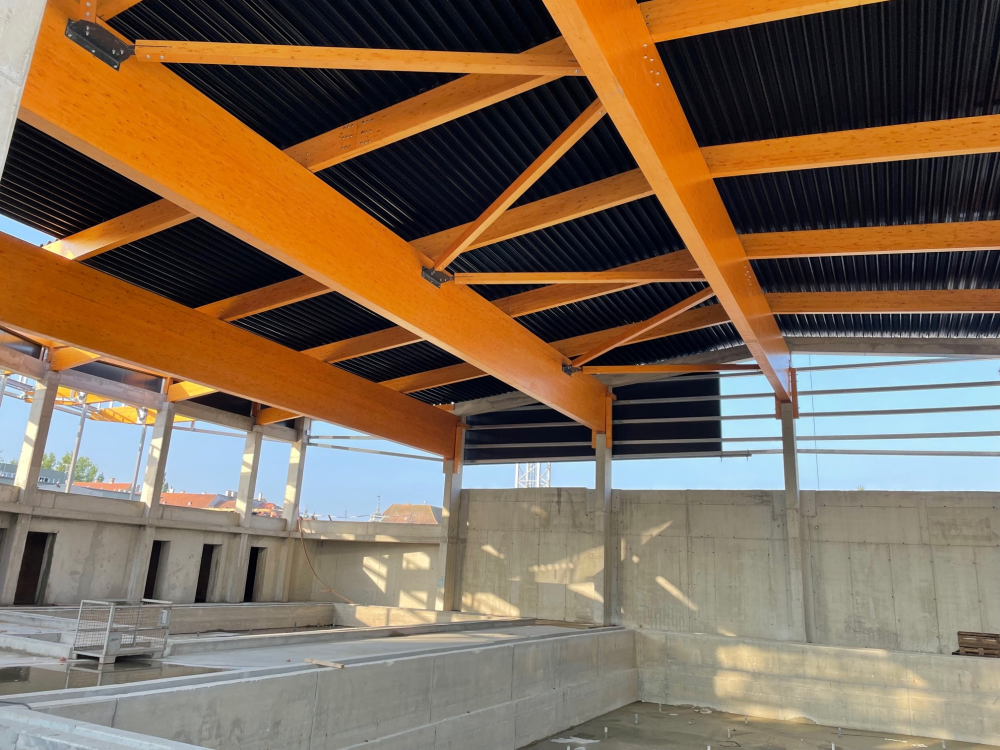

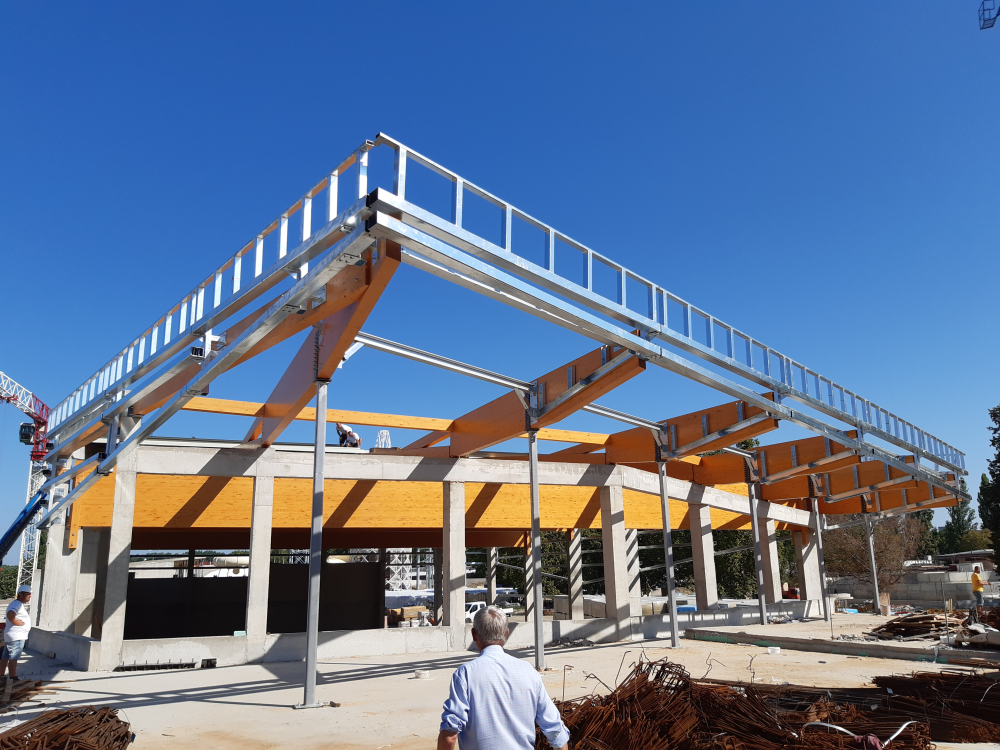

Az uszoda könnyűszerkezetes csarnoképület; a tetőszerkezet terhét vasbeton pilléreken nyugvó ragasztott fatartók viselik. Erre került a nagybordás trapézlemez, öntapadó, alumíniumbetétes bitumenes párazáró fóliaterítéssel, majd 3x10 cm Rockwool Dachrock ásvásnygyapot hőszigetelés, végül pedig az antracit színű PVC fedés, ráhegesztett dekorprofilokkal.

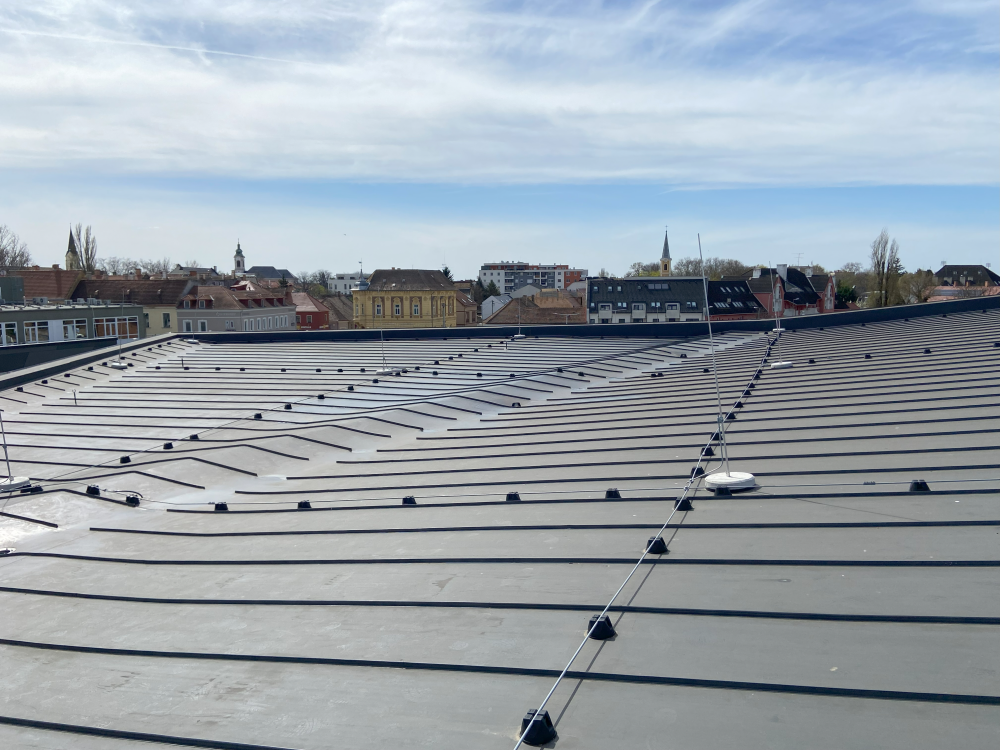

„Először az illesztések alatt mechanikailag – műanyag tányérdübeles csavarokkal – rögzítették a PVC lemezeket a trapézlemezhez, majd az illesztéseknél végig, vonal mentén összehegesztették. Az illesztéseknél, illetve a tekercsek felezőpontjában helyezték el a dekorprofilokat körülbelül 70 cm távolsággal a korcok között, a fémlemezes fedésekéhez hasonló megjelenésű kialakítással. (A tekercs szélessége 1,50 m, az átfedés 10 cm, így jött ki a nagyjából 70 cm-es korctávolság.)

Korcolt fedésnek tűnő műanyag szigetelés

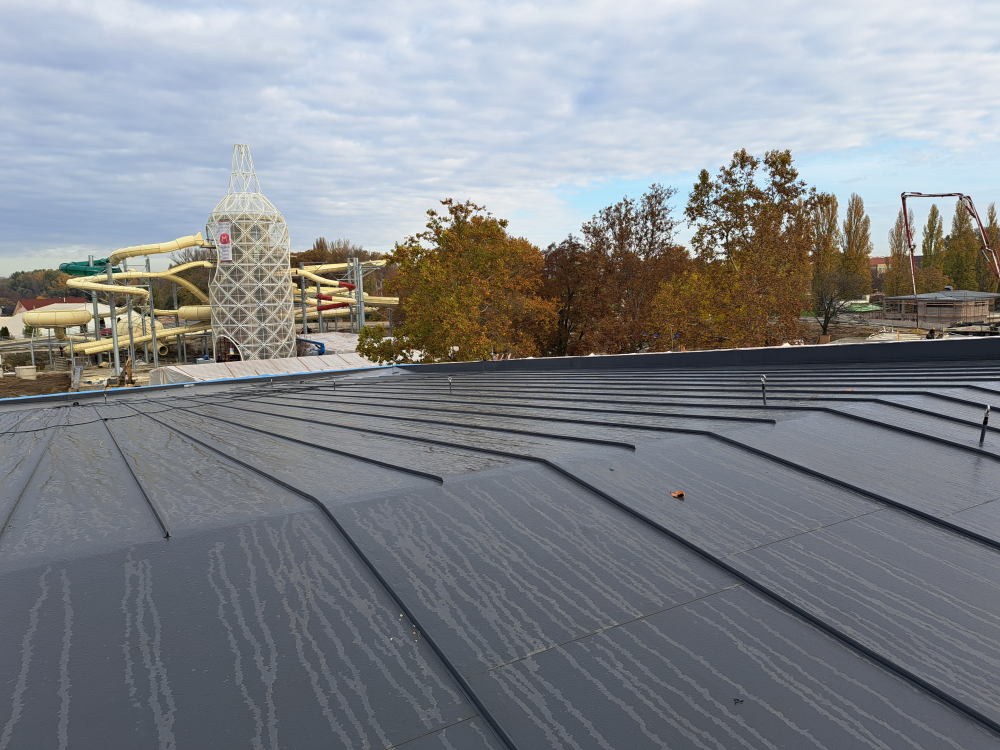

A madártávlatból is szép, egyenes fedéskép eléréséhez türelemre és szakértelemre volt szükség. A tetőforma összetett geometriája tartogatott kihívásokat. A korcok fedésre helyezése és hegesztése kiemelt figyelmet és pontosságot igényelt: megközelítőleg annyi időt vett igénybe, mint a lágylemezek terítése és rögzítése. 2022 augusztusának végén kezdték el a munkálatokat, és – nem folyamatos munkavégzés mellett – a következő év tavaszán adták át az elkészült szerkezetet. Az uszodatető szigetelésének elkészítése nagyjából két hétig tartott, majd még két hétig a korcok kialakítása.

Korcolt fedésnek tűnő műanyag szigetelés

„A tekercsek illesztésénél az illesztővonal vezetőként működik, de a középvonalon előre ki kell jelölni a hegesztendő csíkot, hogy az elkészült tető fedésképén az összes korc- és illesztésvonal egyenes és egymással párhuzamos legyen. Az első tekercs lehelyezése, valamint a tekercsek egymáshoz illesztése is mindig nagy figyelmet igényel, hogy ne ’másszon el’ az egyenes. Az egész projekt során nagy körültekintésre volt szükség; a legnagyobb kihívás az volt, hogy minden esetben megtaláljuk a megfelelő megoldást, hiszen ez sokszor időigényes feladat” – összegzi Jankó Attila.



A meglévő szerkezetek szigetelése és a lejtés kialakítása

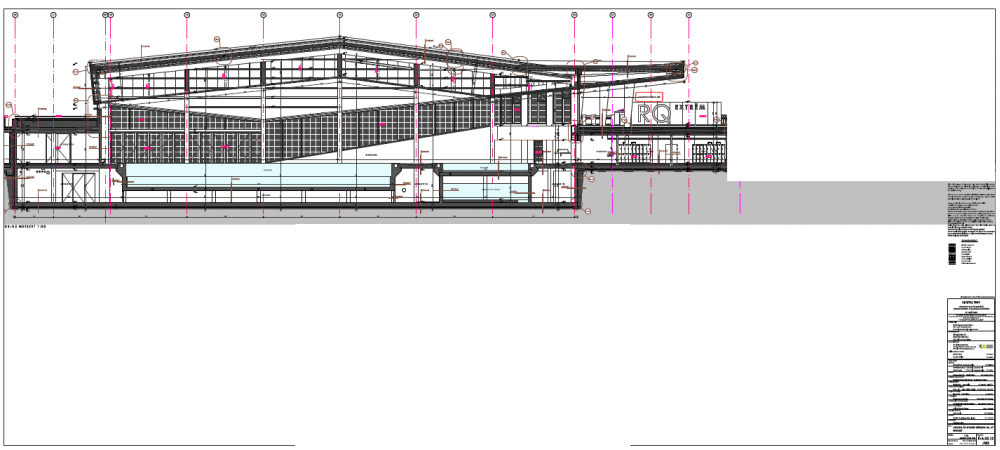

Az eredetileg betervezett fémlemezfedésnek megfelelő markáns tetőlejtéssel alakították ki a szerkezetet, így tehát csak a vápák irányába kellett további lejtéskorrekciókat építeni. Belső vízelvezetés készült három vápával: egy-egy a két rövid oldalon, valamint egy közbenső vápa. Azonban a tető nagyobb esését egy – viszonylag alacsony – attikával kellett kompenzálni.

Korcolt fedésnek tűnő műanyag szigetelés

„Az épület tűzvédelmi besorolása lehetővé tette a polisztirolhab alkalmazását, így egyedi Austrotherm elemeket vágathattunk, így sokkal jobb illeszkedést értünk el a tetőformához, és ez egyszerűsítette, gyorsította a munkánkat, pontosabban ki tudtuk így alakítani a lejtéseket a vápák mentén. A fémlemezfedéshez eredetileg süllyesztett vápa építését tervezték. Ennek kialakítását a hőhíd miatt nem javasoltuk; PVC fedésnél egyébként is szerencsésebb a belső vízelvezetés kialakítása pontra lejtéssel” – magyarázza Jankó Attila.

Az épület magasságán már nem lehetett módosítani, azonban a süllyesztett vápák kiiktatásából és a polisztirolhab lejtésképző ékelemek beépítéséből adódóan az amúgy sem magas attika bizonyos helyeken szinte eltűnt a rétegrendben.

Korcolt fedésnek tűnő műanyag szigetelés

„Az egyedileg gyártott Austrotherm polisztirolhab ékelemek alkalmazása szinte milliméteres pontosságot tett lehetővé a rétegrendi építésnél, így könnyen alkalmazkodott a szerkezet az épület geometriájához: a tetőfelület pontra lejtését és az attikát is megfelelő műszaki tartalommal tudtuk kialakítani” – tudjuk meg a szakembertől. Az attikafalat antracit színű fóliabádoggal burkolták. A külső oldalon takarószegés készült színlemezből.



A megnövekedett páraterhelés kihívásai

A másik nagy kihívás az épület funkciójából adódott. Az uszodahasználatból következő magas páraterhelés miatt fokozott körültekintéssel kellett kialakítani az épületszerkezeteket.

Korcolt fedésnek tűnő műanyag szigetelés

A könnyűszerkezetes építés fokozatos elterjedésével egyre jobban megoldhatók ezek a helyzetek, de az általános szakmai gyakorlatban még nem feltétlenül mutatkoznak meg azok a korrekt műszaki megoldások (pl. párazáról szalag alkalmazása), amelyek a funkcióból adódó sajátos igénybevételeknek meg tudnak felelni.

Korcolt fedésnek tűnő műanyag szigetelés

A magasbordás trapézlemeznél könnyen bejutó pára nagy károkat okozhat a rétegrend belsejében kicsapódva. Ezért az áttervezés folyamán kiemelt figyelmet fordítottak arra, hogy a pára tetőszerkezetbe jutásának minden lehetőségét kizárják. „A bordavégeket is lezártuk: bordatömítőt helyeztünk el, és azt bevonatszigeteléssel láttuk el, majd erre került az öntapadó alumíniumbetétes párazáró lemez, amelyet csatlakoztattunk körbe az attikához is, felhajtva a hőszigetelés vastagságában, ezzel biztosítva, hogy a belső többletterhelés ne jelenjen meg a rétegrendben” – ismerteti a részleteket Jankó Attila.

Bonyolította a helyzetet, hogy a tető kétharmad része alatt uszoda van, a maradék egyharmad alatt azonban külső tér (azaz előtetőként működik). Ez esetben tehát a külső és belső terek egymástól való megfelelő elválasztása is nagyon fontos a páraterhelés kezelése, valamint a páravándorlás elkerülése miatt. „A két tér közötti szendvicspanel elválasztó falat a javaslatunknak megfelelően a trapézlemez födém bordáinak tetejéig húzták fel, itt pedig párazáró lemezekkel összezártuk a bordákat és a szendvicspanel falat, így megakadályozva, hogy a pára a bordák között közlekedhessen” – mutatja be a megoldást a szakember. – „A pára mindig felfelé száll, és megtalálja magának az utat, így mindent megtettünk, hogy semmiképpen se juthasson be a hőszigetelő rétegbe, csökkentve a hőszigetelés teljesítményét. A kulcs mindig a megfelelő anyagok kiválasztása, továbbá a csomópontok lelkiismeretes kialakítása” – teszi hozzá.

Korcolt fedésnek tűnő műanyag szigetelés

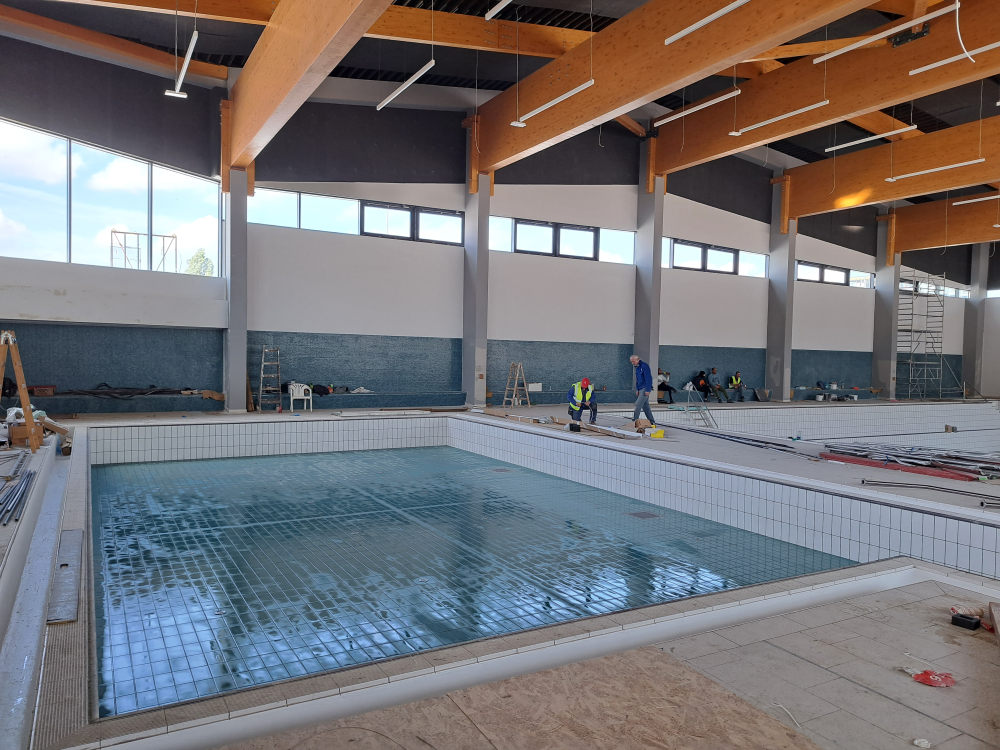

A belső tér felé a trapézlemez látható, a külső oldalon azonban az előtetőnek alsó burkolata van. Az uszodatérben gépészetileg méretezett elszívórendszer működik, így a pára nem csapódhat ki a trapézlemez belső tér felőli felületén, és a 30 cm hőszigetelés miatt az sem valószínű, hogy áthűl a teljes szerkezet.



Hajdu Orsolya
