2014. június 10.

Az Isokorb elemek beépítésének tervezői kérdései (2. rész)

Az Isokorb elemek beépítésének tervezői kérdései (2. rész)

Korábban írtunk néhány gondolatot az Isokorb elemek tervezésekor gyakran felmerülő kérdésekről. Mivel ezzel kapcsolatban több visszajelzés érkezett, úgy gondoltuk, folytatjuk ezt a koncepciót, és megválaszolunk néhány további tipikus kérdést.

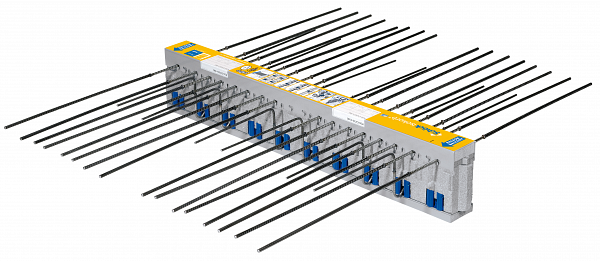

A megoldás lényege – amint az már széles körben ismert –, hogy a konzolos erkélyt hőszigetelő Isokorb elemmel elválasztjuk az épülettől, így az épületet összefüggő hőszigetelő burok veszi körül, ami az erkélynél sem szakad meg.

Az Isokorb elemek beépítésének tervezői kérdései (2. rész)

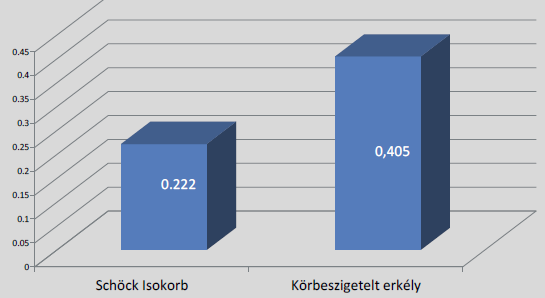

Ennek eredményeként megszűnik az erkélyek körbeszigetelésekor jellemző, aránytalanul nagy lehűlő felület, és az erkélycsatlakozásnál sokkal jobb hőtechnikájú felület jön létre, amit a vonalmenti hőátbocsátási tényezők is mutatnak.

Az Isokorb elemek beépítésének tervezői kérdései (2. rész)

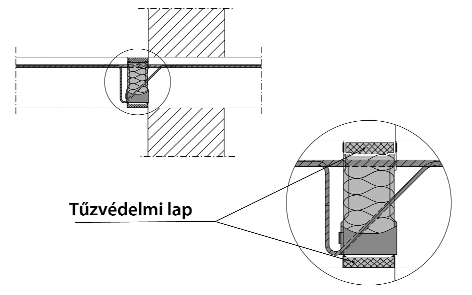

Alkalmazható-e a Schöck Isokorb elem fokozott tűzállósági előírások esetén?

Minden típus elérhető 1,5, illetve 2 órás tűzállósági kategóriában. Az elemekben a hőszigetelő test alján és tetején zárt műanyag cella található, amely alapesetben Neopor hőszigeteléssel van kitöltve. A fokozott tűzállóságú elemeknél ezekben a cellákban Neopor helyett A1 minősítésű tűzálló (de hőszigetelő) lap kerül. Ez által a teherhordó szerkezet tűz esetén védetté válik.

Az Isokorb elemek beépítésének tervezői kérdései (2. rész)

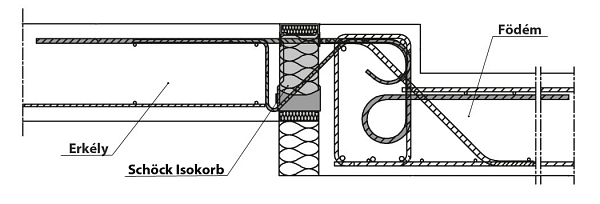

Lehet-e alkalmazni Schöck elemet, ha az erkély és a belső lemez nincs egy síkban?

Ha a belső födémlemez és az erkély nincs egy síkban, akkor födémugrásról beszélünk. Ebben az esetben egyenes vasakkal nem lehet a bekötést megoldani. 5, 10 és 15 cm-es födémugrásra sztenderd elemek léteznek, amelyek hajlított vasalást tartalmaznak.

Az Isokorb elemek beépítésének tervezői kérdései (2. rész)



Nagyobb lesz-e a konzol lehajlása Isokorb elem beépítésekor?

Egy megszakítás nélküli vasbeton konzolnak az anyagminőségtől és a geometriától függően van lehajlása, amely jó tervezés esetén néhány milliméter. Az Isokorb elemből további lehajlástöbblet adódik, amelynek számítására az alkalmazástechnikai útmutató egyértelmű formulát ad. Ez kisebb konzolok esetén szintén csak milliméteres nagyságrendű. Különösebb figyelmet csak a nagyobb konzolméretek (2 métertől) igényelnek. Itt az alap- és az Isokorbból adódó lehajlás összege nagyobb lehet, amit egyszerű túlemeléssel kell figyelembe venni.

Isokorb elemek beépítésével, egyéb műszaki kérdésekkel kapcsolatban a Schöck cég mérnöki tanácsadással áll a tervező és kivitelező cégek rendelkezésére.
