Megszakítás nélküli hőszigetelő épületburok
1983 óta gyártja a Schöck az Isokorb termékcsaládot, amellyel a cég abban az időben egy teljesen új lehetőséget vezetett be az építőiparban: megoldhatóvá vált az épületből kifutó homogén anyagú szerkezetek termikus leválasztása már az építés során. Így drasztikusan csökkent a szerkezet áthűlése, ami a hőhidak egyszerű és végleges megszüntetését jelentette.
Az egyedülálló innováció lényege az volt, hogy két egymással ellentétes funkciót ötvözött egy termékben: teherbíró képességet (hiszen az Isokorb tartja a külső szerkezetet), valamint jó hőszigetelő tulajdonságot. Könnyen belátható, hogy ez két egymással ellentétes kívánalom, hiszen a teherbíró anyagok általában tömörek, nagy tömegűek és jó hővezetők, míg a hőszigetelés könnyű és rossz hővezető. Eberhard Schöck számára a megoldást végül a különböző anyagok és teherviselő elemek okos és szükséges mértékű kombinációja jelentette, létrehozva ezzel egy korábban nem létező építőipari terméket: a hőhídmegszakítót. Az Isokorb család az elmúlt bő 40 évben folyamatosan megújult, integrálva az elérhető legkorszerűbb anyagokat és technológiai lehetőségeket, valamint szem előtt tartva a legfontosabb terméktulajdonságot: az elérhető legjobb hővezetési tényezőt a piacon. A bevezetés után gyorsan szélesedett a termékpaletta, így az erkélyek mellett már gerendák, párkányok, attikafalak, vagy akár épületből kifutó falszerkezethez is elérhetővé vált egy-egy Isokorb típus.

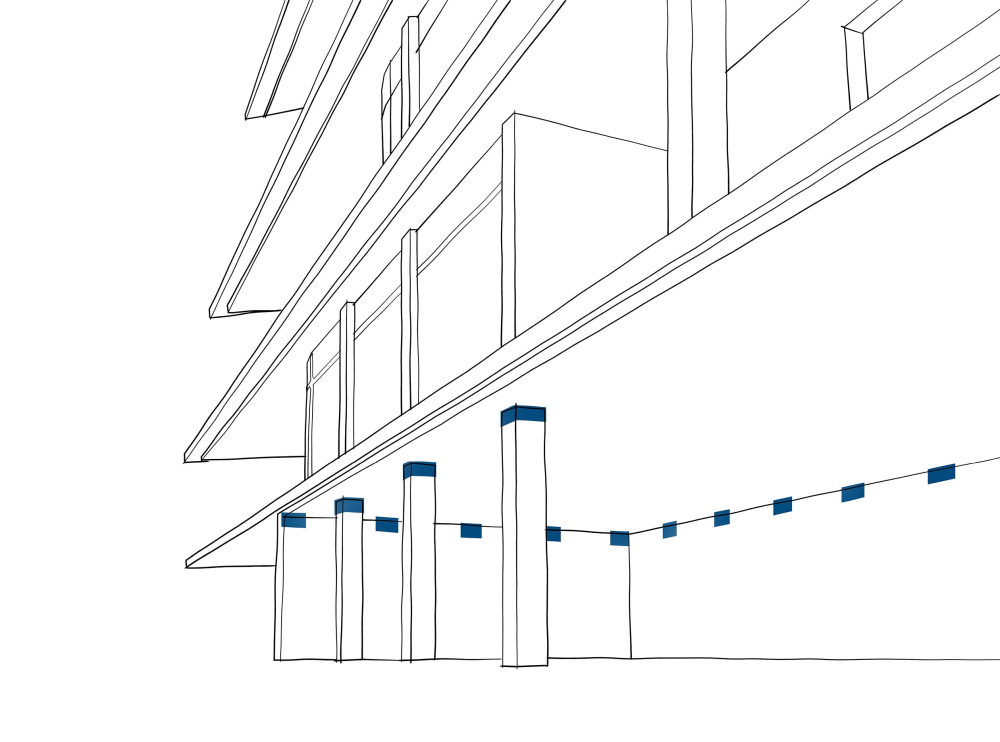

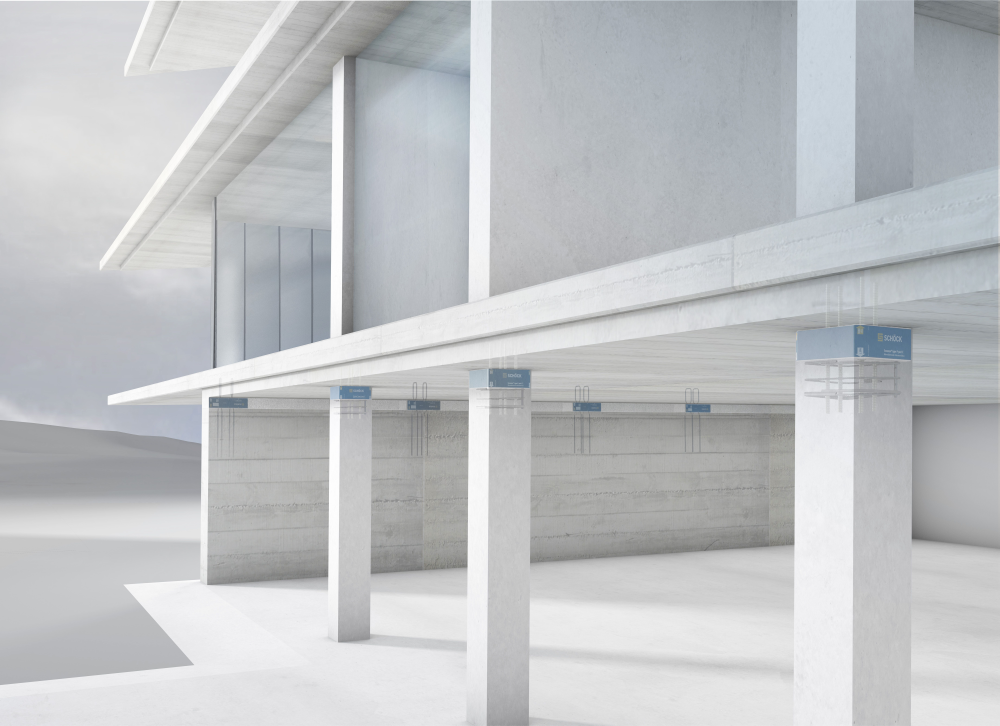

Minden fejlesztés ellenére maradt azonban egy nagy, megoldatlan épületfizikai probléma. A lakóépületek hőtechnikai elemzése világossá tette ugyanis, hogy az erkélyeknél sokkal nagyobb hőveszteséget okoznak az alulról hűlő szerkezeteknél található pillérek és falak. A vizsgálatok azt mutatták, hogy egy átlagos méretű társasházon ezek a hőhidas szerkezetek 3-5-ször nagyobb hosszt képviselnek, mint a (hőhídmegszakítóval korábban is megoldható) erkélyvonalak, ezzel az erkélyekhez viszonyítva 2-3-szoros hőveszteséget okoznak. Erre a nem elhanyagolható problémára keresték a megoldást a Schöck fejlesztő mérnökei. 2021-ben jelent meg a Sconnex termékcsalád, amely vasbeton falak és pillérek függőleges hőhídjait csökkenti le. A bevezetés évében azonnal el is nyerte a termék az Architects’ Darling („Építészek Kedvence”) díjat, a „szerkezetépítés innováció” kategóriában. Magyarországon 2023 augusztusában kapott műszaki engedélyt a Sconnex (NMÉ A-77/2022), így azóta már hazánkban is megoldható a falak és pillérek hőhídmegszakítása, ezáltal folytonos hőszigetelő burok hozható létre az épületeken a Schöck termékek alkalmazásával.
Milyen épületfizikai nyereséget jelent, ha a falak és pillérek anyagát „elvágjuk” és egy hőhídmegszakítóval kötjük össze a vízszintes (mennyezet, padló) és függőleges (homlokzati) hőszigetelést? A mérések meglepő különbségeket mutatnak a másik, előírásokat szintén teljesítő megoldással összehasonlítva (ez a felületszigetelések alkalmazása).
A jelenleg hatályos DIN 4108 szerinti túlnyújtott felületszigeteléssel ellátott csomópontok vonalmenti hőátbocsátási tényező értékeit alapul véve a Sconnex megoldással még tovább felezhető a Pszi-érték! Még ennél is tovább javulhat az épület hőtechnikája, ha a mennyezeti elhelyezés helyett felkerül a vízszintes helyzetű hőszigetelés a padló rétegrendbe (ez a költségeket is csökkenti, hiszen nem egy mechanikai rögzítéssel ellátott, kasírozott kőzetgyapot terméket kell elhelyezni, hanem jóval kedvezőbb árú lépésálló EPS szigetelést).
Tekintsük át a Sconnex termékcsalád tagjait!

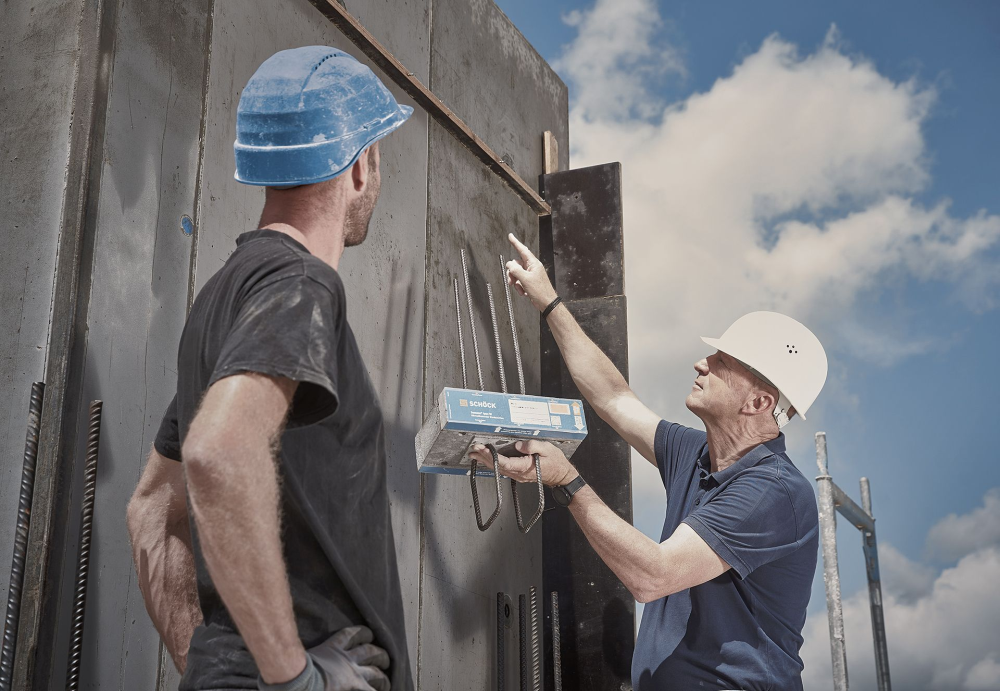

A Sconnex W típus egy fal-hőhídmegszakító, amit a statikus tervező által meghatározott kiosztásban kell beépíteni. Az elemek elhelyezhetők a vasbeton fal alján (tehát a födém felett), vagy a fal tetején (a födém alatt) is. Ez attól függ, hogy hol kell az alulról hűlő födém hőszigetelési vonalát vezetni. A korábbi Isokorb termékekhez hasonlóan Neopor hőszigetelő testtel, UHPC (speciális, acélhaj-erősített beton) nyomóbetéttel és átmenő betonacél nyíróvasalással rendelkezik.

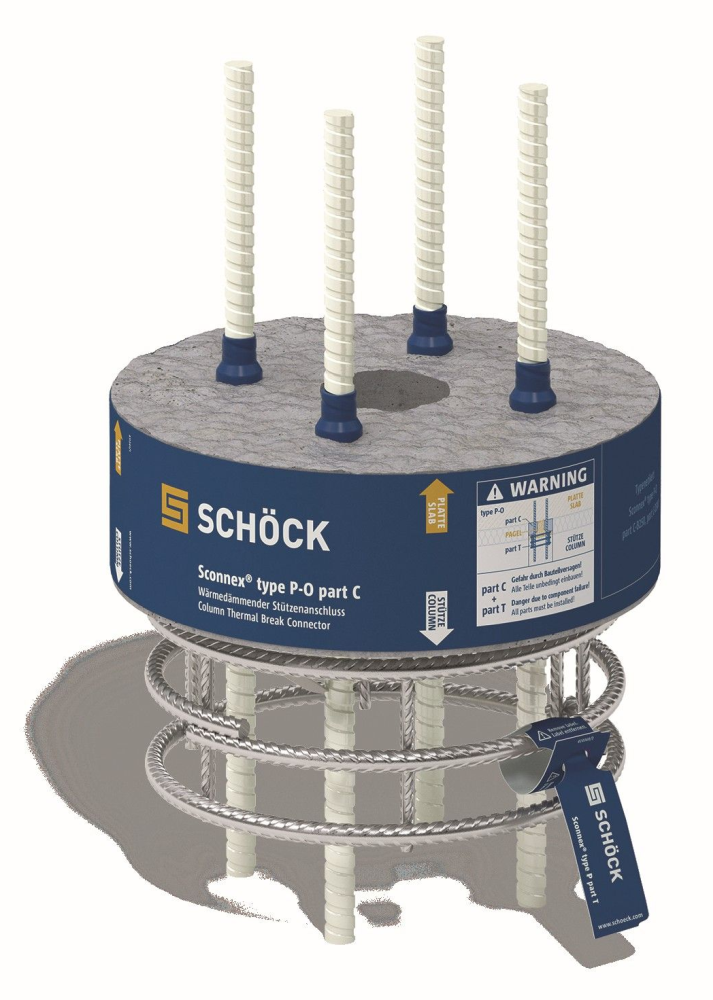

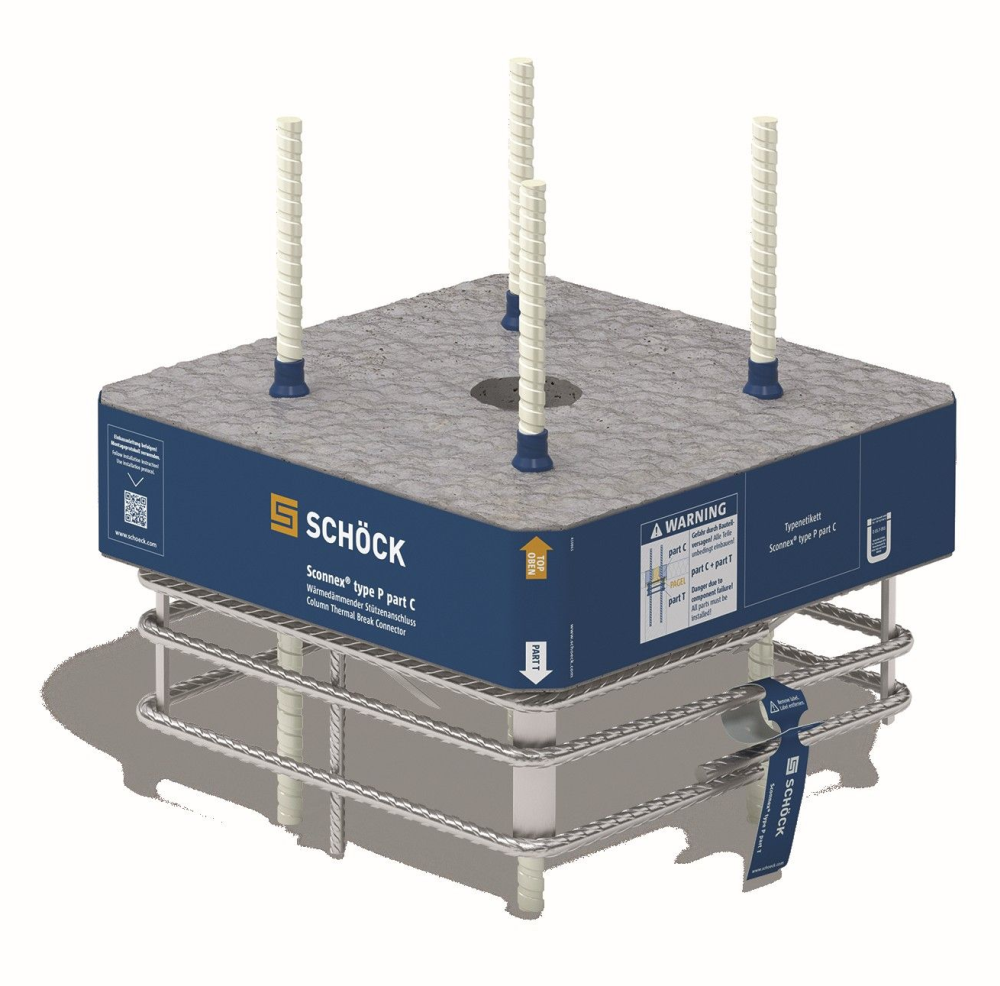

A Sconnex P típus pillérfejbe kerülő hőhídmegszakító könnyűbeton maggal és átmenő Combar (üvegszál-műgyanta kompozit anyag) betonacél helyettesítő rudakkal rendelkezik. Ennél a terméknél idén több újítás is várható: érkezik a pillér alsó övébe elhelyezhető elem (Sconnex P-U) és megkezdődik a kör keresztmetszetű pillérek Sconnex szerelvényeinek gyártása is.
A Sconnex termékcsalád alkalmazásának előnyei összegezve:
• a legjobb megoldás hőtechnikai szempontból,
• nincs szükség többé felületszigetelésekre,
• látszóbeton szerkezetek is kialakíthatóak,
• az épület bekerülési költsége csökkenthető.
