Hogyan tervezzünk be szabadon álló kádat a fürdőszobába?



A padlórétegrendbe rejtett lefolyók milliméter-pontos lejtése, a feltöltve akár féltonnás teher méretezett elosztása, valamint a kiálló csaptelepek szilárd rögzítése mind olyan buktatók, amelyeknél a legkisebb felületesség is milliós bontási költségekkel bosszulhatja meg magát.



Hova kerüljenek a vizesblokkok?

Új építésű ingatlan alaprajzának tervezésekor vagy egy teljes körű felújítás során az első stratégiai kérdés a vizesblokkok elhelyezkedése. A hagyományos elrendezés szerint a szaniterek a falak mentén sorakoznak, ami egyszerűsíti a csőhálózat kiépítését: a vezetékek így ugyanis a függőleges falszerkezetben vagy az előtétfalakban futnak. Ez a megoldás kiszámítható, és a szereléshez ritkán szükséges a födémszerkezet módosítása.

Ezzel szemben a térbe állított elemek alkalmazása eltérést eredményezhet a csőhálózat hagyományos nyomvonalvezetésében. Ilyenkor a vízvezetékeket és a szennyvízcsöveket a padló rétegrendjében vagy az alatta lévő álmennyezetben kell elvezetni, amit a tervezőnek alaposan át kell gondolnia. Számolnia kell a meglévő vagy tervezett padlórétegrend vastagságával és a födém szerkezetével. A padlóban futó vezetékeknél a vízszintes csőszakaszok hossza, lejtése és a csatlakozási pontok pontos pozicionálása határozza meg a rendszer működését. Egy elvétett kiállás a betonozás után már csak jelentős költséggel és bontással korrigálható.



Szennyvízelvezetés és rétegrendi kihívások

A padlóban futó lefolyórendszerek legkritikusabb pontja a megfelelő gravitációs elfolyás biztosítása. Míg a fali csatlakozóknál a magasság rugalmasabban korrigálható, a padlóban vezetett szennyvízcsöveknél minden milliméter számít:

● Gravitációs lejtés: A DN 50-es szennyvízcsöveknél a szabványos 1,5–2%-os lejtést a teljes szakaszon biztosítani kell. Amennyiben a kád távol kerül a függőleges ejtővezetéktől (strangtól), a szükséges lejtés miatt a teljes padlószint megemelése válhat szükségessé.
● Kádlefolyó és rétegrend: Szabadon álló kádaknál maga a szifon a kádtest alatt/mögött helyezkedik el, a padlórétegrendben pedig a bekötőcsőnek kell helyet szorítani. Felújításoknál a meglévő rétegrend vastagsága gyakran korlátozott, ezért az aljzatbeton szilárdságát veszélyeztető vésések elkerülése érdekében előre meg kell tervezni a csővezeték lejtési tartományát.
● Vízszigetelés és felületi védelem: A vizesblokk teljes területén (beleértve a csőáttörések környékét) kenhető vízszigetelést és hajlaterősítő szalagokat kell alkalmazni, megakadályozva az esetleges szivárgások födémbe jutását.



Statikai méretezés és gépészeti kapcsolatok

Egy nagy méretű, térben külön álló kád vízzel feltöltve és használat közben jelentős pontszerű terhelés a födémen – egy 200–300 literes kád az önsúlyával és a használó súlyával együtt a 400–500 kg-ot is elérheti. A lábakon álló vagy kis felületen érintkező kádak alatt a hagyományos lépésálló szigetelés (pl. EPS 100) és a vékony aljzatbeton megsüllyedhet vagy megrepedhet, emiatt a kád alatti területen nagy nyomószilárdságú szigetelőanyagot (pl. XPS vagy EPS 150/200) és méretezett teherelosztó vasalást kell alkalmazni.

A gépészeti tervnek szoros összhangban kell lennie az alépítménnyel. Padlófűtés telepítésekor a kád alatti területet ki kell hagyni a fűtési körökből. Ez egyrészt megelőzi a csövek átfúrását a kád vagy a csaptelep rögzítésekor, másrészt megakadályozza, hogy a felületi hősugárzás miatt a lefolyószifonban lévő vízzár túl gyorsan elpárologjon, utat engedve a csatornagázoknak.

Amire figyelni kell a térben álló kádtöltő csaptelepeknél

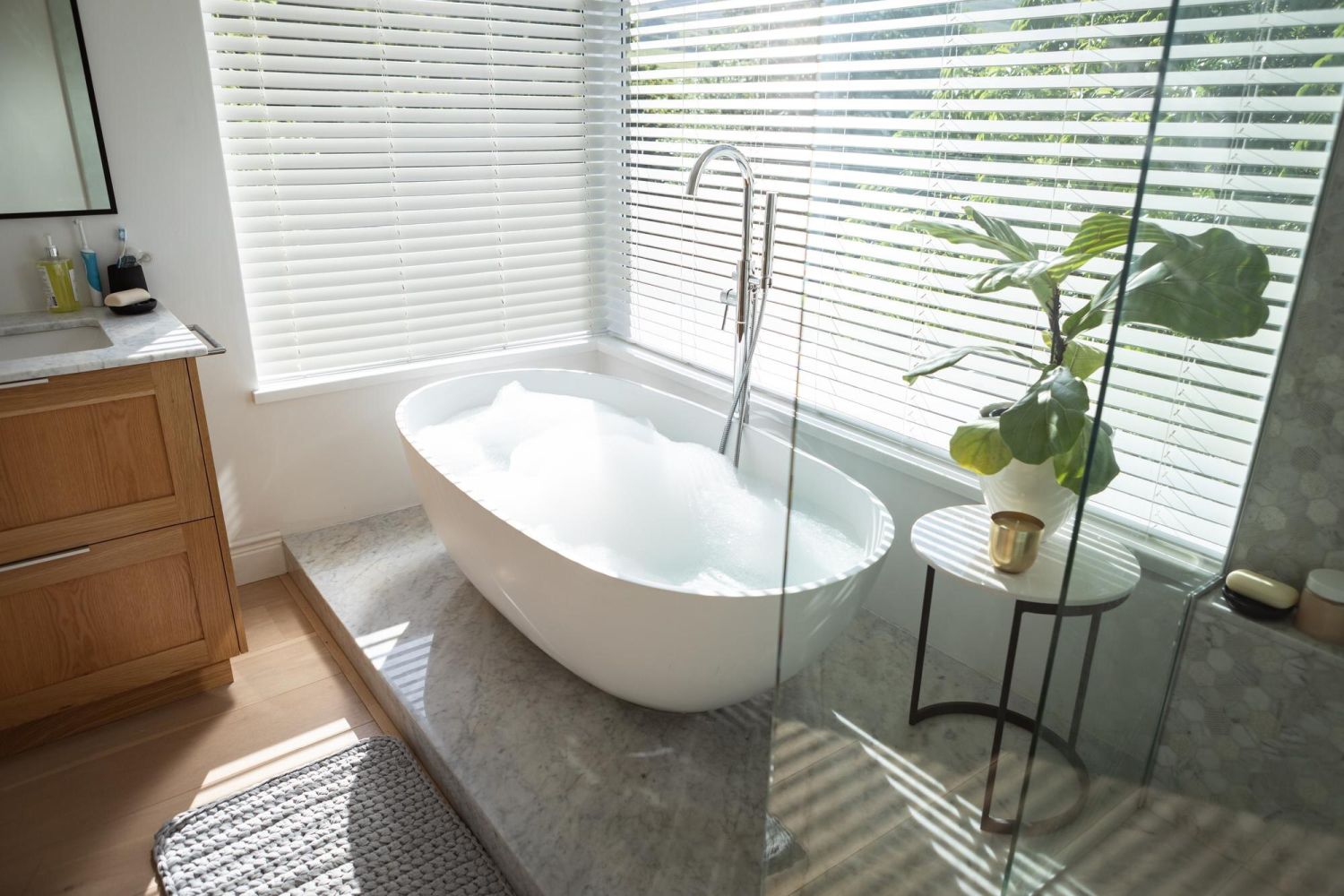

A térbe állított kádak kísérője a padlón álló kádtöltő csaptelep. Mivel a magas, karcsú testre jelentős erőkar és mechanikai igénybevétel hat a mindennapi használat során, a rögzítése kulcskérdés. A megfelelő stabilitás eléréséhez speciális, padlóba süllyesztett fogadó-alaptestet (beépítő egységet) kell beépíteni.

Az alaptest merev, szilárd mechanikai kapcsolatot létesít a nyers födémmel, miközben biztosítja a hideg- és melegvíz-vezetékek pontos kiállását. A beépítéskor elengedhetetlen a pontos függőlegesség és a végleges burkolatszinthez mért magassági tartomány betartása. A szerkezeti mozgásokból adódó feszültségeket a burkolat és a gépészeti elemek közötti, rugalmas anyaggal kitöltött dilatációs hézagok nyelik el, míg a szivárgásmentességet a gyári tömítőgallérok és a kenhető vízszigetelés adják.



Milyen a karbantarthatóság?

A tartós üzembiztonság záloga a szervizelhetőség. A rejtett gépészeti elemeknél és a kád alatti csatlakozásoknál olyan megoldásokat kell választani (pl. felülről tisztítható lefolyók, szerelhető kötőelemek), amelyek nem igénylik a burkolat megbontását egy esetleges karbantartáskor.

Az átadás-átvételi folyamat során az alábbi ellenőrzések elvégzése elengedhetetlen:

● Nyomáspróba dokumentálása: A hideg- és melegvízhálózat nyomáspróbájának elvégzése a padló burkolása és lezárása előtt.
● Leeresztési próba: A kád teljes feltöltésével és egyidejű leeresztésével végzett vizsgálat a lefolyó kapacitásának, vízzárásának és a szellőzés hiányából eredő esetleges bugyborékolás ellenőrzésére.
● Vízszigetelés ellenőrzése: A kenhető szigetelés és a rugalmas fugázás folytonosságának felülvizsgálata a csatlakozási pontoknál.
● Megvalósulási gépészeti térkép: A padlóban futó vezetékek pontos nyomvonalának és méreteinek fotódokumentációja a későbbi fúrási munkák biztonsága érdekében.
