ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

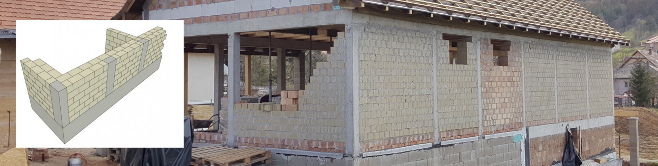

ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

Sorozatunk 2. részében a ForrásTégla vályogtéglák falazatépítési lehetőségei közül a vasbeton pillérek között utólag falazott vályogtégla fal megoldást mutatjuk be.

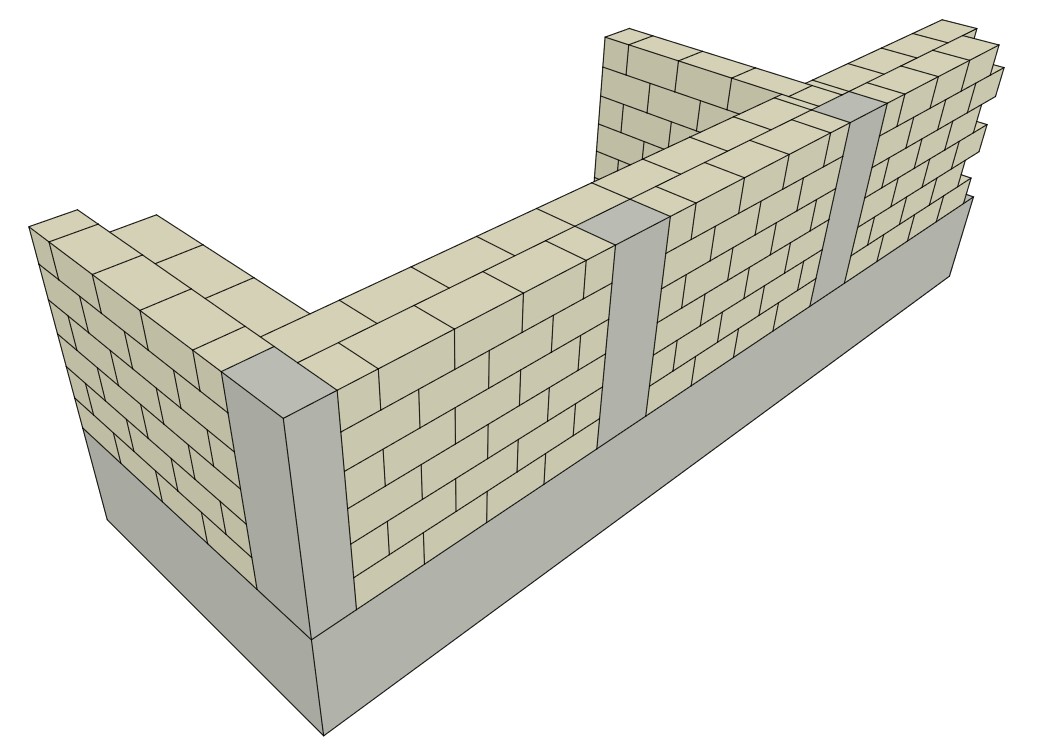

ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

A pillér anyaga vasbeton, de a tartószerkezet lehet acél, esetleg méretezett faszerkezet is.



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

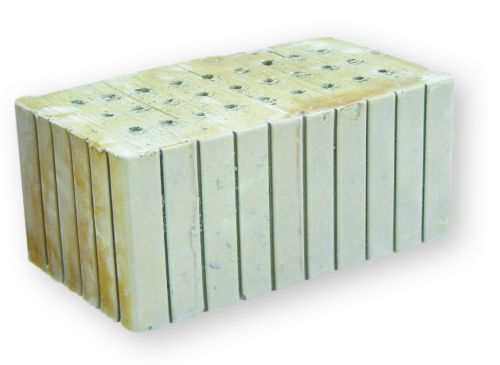

ForrásTégla 30-as Vályogtégla



A 3 különböző méretű ForrásTégla vályogtégla közül optimális és költséghatékony megoldásnak a 30-as vályogtéglát javasoljuk kötésben, azaz 30 cm vastagságban. Erre mutatunk most példát.

Amennyiben a pillérek és a vályogfalazat szélessége megegyezik, az anyagváltásnál technológiai, dilatációs hajszálrepedés léphet fel. Ennek kiküszöbölésére jó megoldás a belső oldali dupla stukatúr nád-vályogvakolat, vakolaterősítő hálóval kiegészítve. De a legjobb, ha a pillérek mélységét 20 cm-ben maximalizáljuk. Ha statikailag szükséges, akkor a keresztmetszetét a falazat irányával megegyezően növeljük 20/30, 20/40 stb. méretűre. Ezzel a vályogfalazatba „integrálhatjuk” a pilléreket, a gerendákat és az áthidalókat.



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

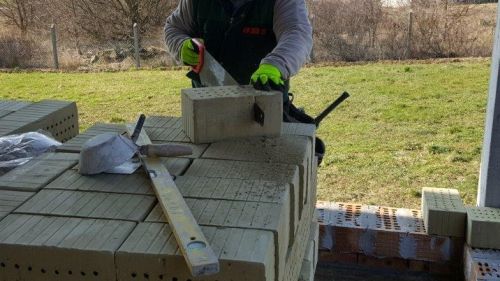

A vályogtégla könnyedén, akár kézi fűrésszel is vágható



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

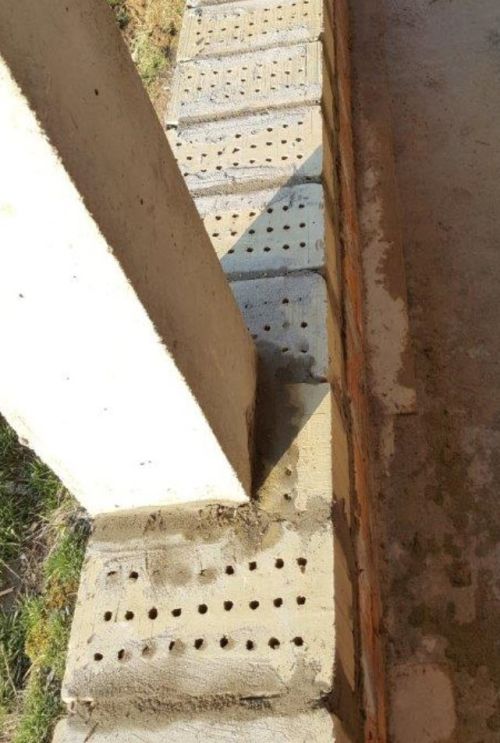

20/20 cm vastag vasbeton pillér 30-as vályogtéglával



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

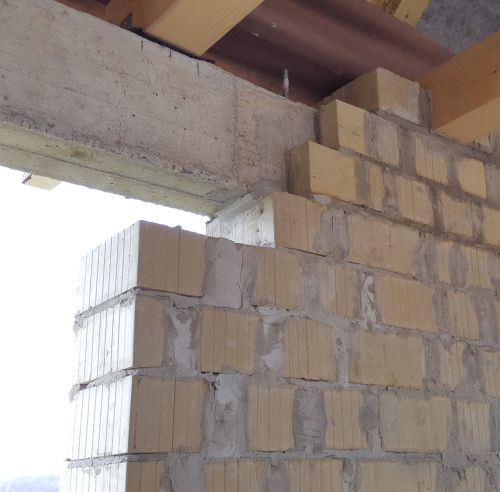

20/30 cm vastag vasbeton gerenda 30-as vályogtéglával



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

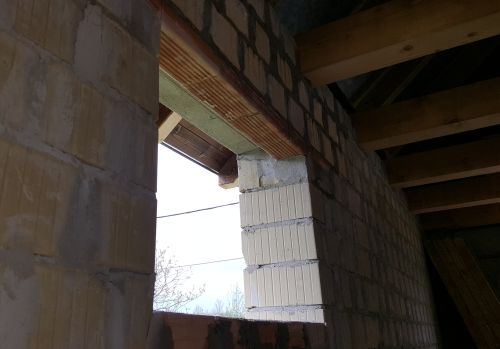

Kiegészítő áthidaló a vasbeton áthidaló előtti vályogréteghez



A pillérek főfalcsatlakozásoknál és falsarkoknál, illetve statikai méretezés szerinti távolságokra és keresztmetszetekkel készülnek. A gerendák nem hajolhatnak le, a kitöltő vályogfalazat nem vehető igénybe teherhordásra.



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

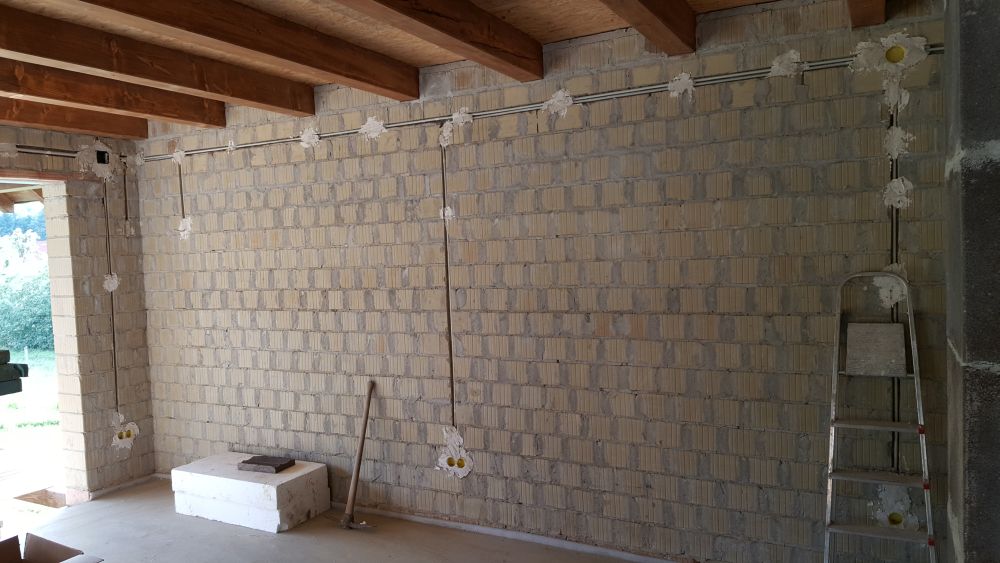

A vasbeton szerkezet a külső oldalon helyezkedik el, a belső oldalon így homogén vályog falréteg alakul ki, ami megkönnyíti az elektromos és gépészeti szerelvényezést is.



ForrásTégla vályogtégla alkalmazása – 4/2. rész: Vázkitöltő vályogfal vasbeton pillérekkel

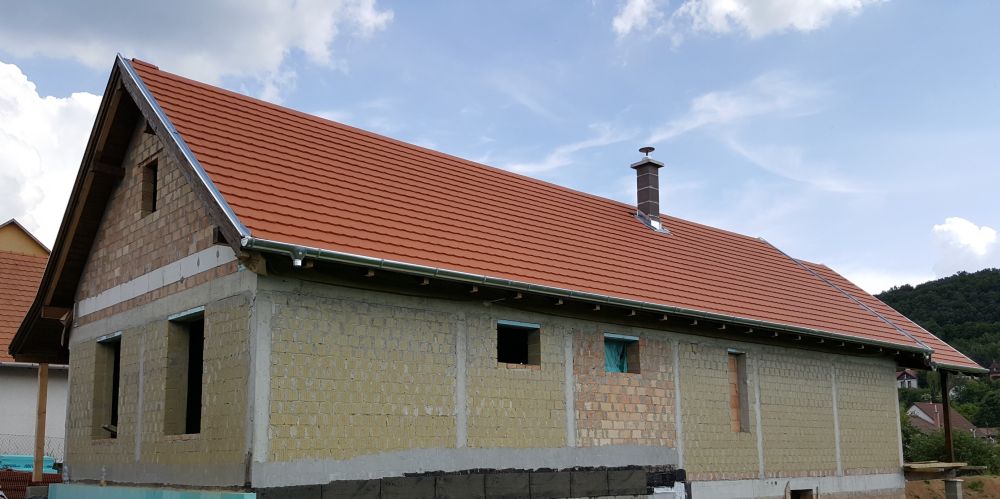

A szerkezetkész vályogtégla vázkitöltő falazatú épület (a fürdő résznél 30 cm-es B-FORM, az oromzatnál 18 cm-es B-FORM falazattal)



A külső oldalon természetes vagy egyéb szálas, páraáteresztő hőszigetelés készülhet az energetikai követelményeknek megfelelően minimum 14-16 cm-ben, de lehetőség szerint inkább 20 cm vagy nagyobb vastagsággal. A vasbeton szerkezetet nem kell külön hőszigetelni, mivel a méretes hőszigetelés mögött a hőhídhatás nem jelentős.

A habarcs megszilárdulása és a kitöltő falazat kellő ülepedése után a belső oldalon ForrásTégla vályogvakolat rendszert alkalmazhatunk.

További részleteket az Alkalmazástechnikai útmutatónkban talál.

A cikksorozat első részét itt olvashatja:
4/1. rész: Vázkitöltő vályogfal téglapillérekkel
