Sorozatunk harmadik részében a ForrásTégla vályogtégla bélésfal építési megoldását mutatjuk be.





ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

A külső oldalon méretezett kerámia teherhordó falréteg épül, a belső oldalon pedig vályog falréteg, azaz vályog bélésfal készül, a vályog válaszfalakkal egy ütemben



ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

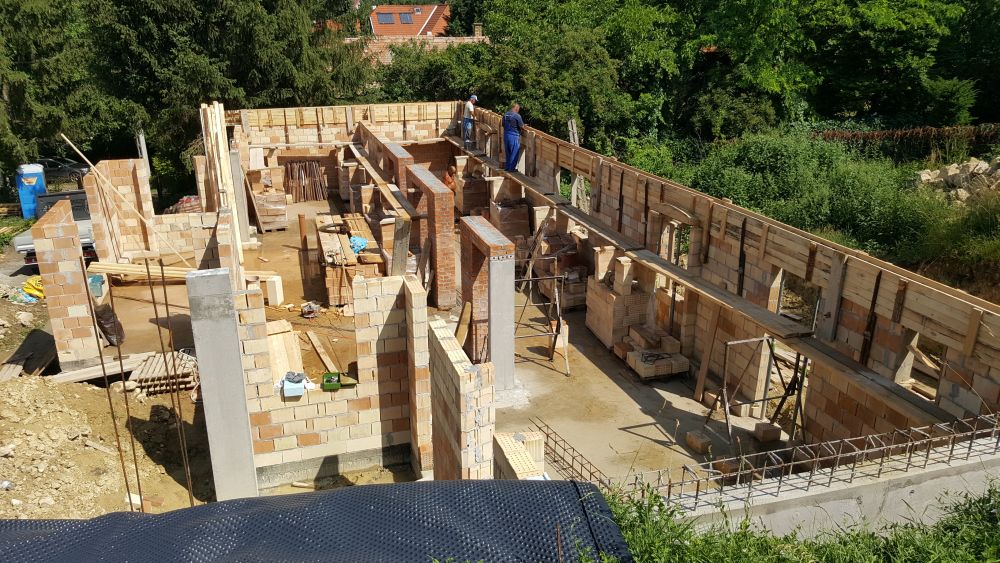

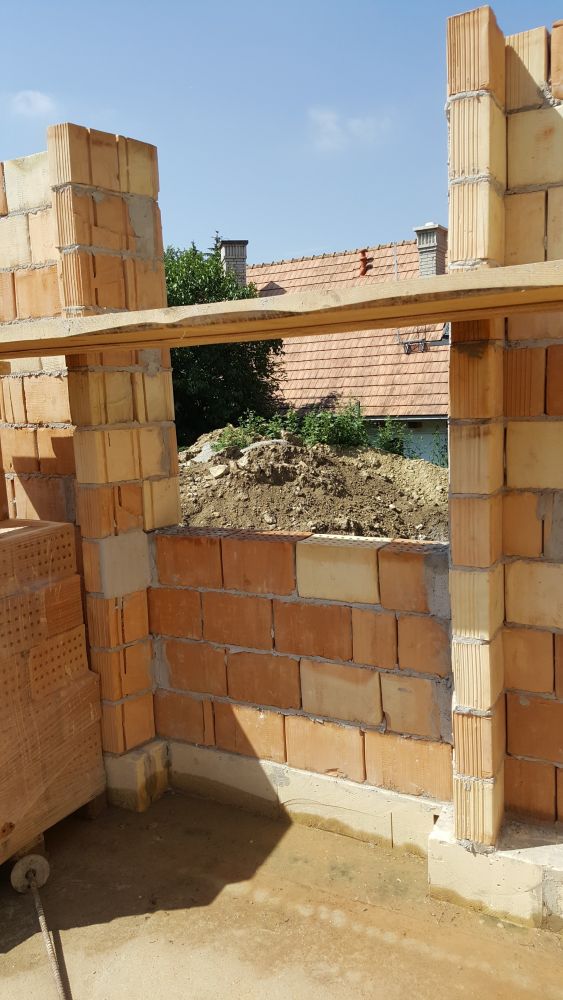

A külső fal (19 cm teherhordó ForrásTégla U-FORM falazat) hagyományos módon koszorúval ellátva



Külső oldalon méretezett kerámia falazóelemes teherhordó fal készül (például: ForrásTégla U-FORM 19, 30 cm vastagsággal, vagy ForrásTégla B-FORM 18, 30 cm vastagsággal). Mivel az U-FORM és B-FORM teherbírása igen jelentős, ezért földszintes épület esetében elegendő csak „futóra" építeni a külső falréteget. A statikailag indokolt helyeken vasbeton pillérek készülhetnek (esetleges kihajlás, merevítés miatt). A pillér készülhet utólag, a falazásnál csorbázva kihagyott helyekre, kétoldali zsaluzattal, vagy önállóan zsaluzva, illetve zsalukő köpenyes rendszerben.



ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

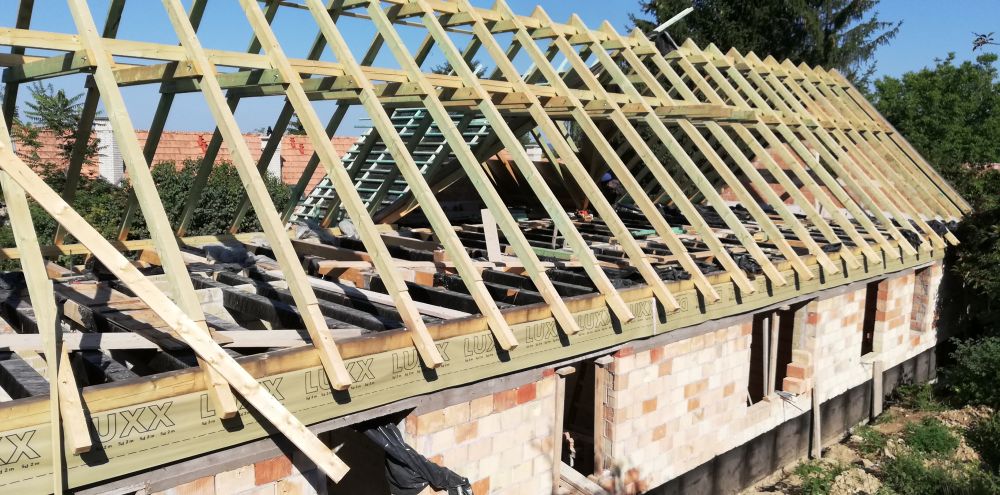

A teherhordó fal elkészülte után felkerülhet a tető, így a vályog bélésfal és a vályog válaszfal már időjárástól védett helyen épülhet.



ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal    ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal    ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

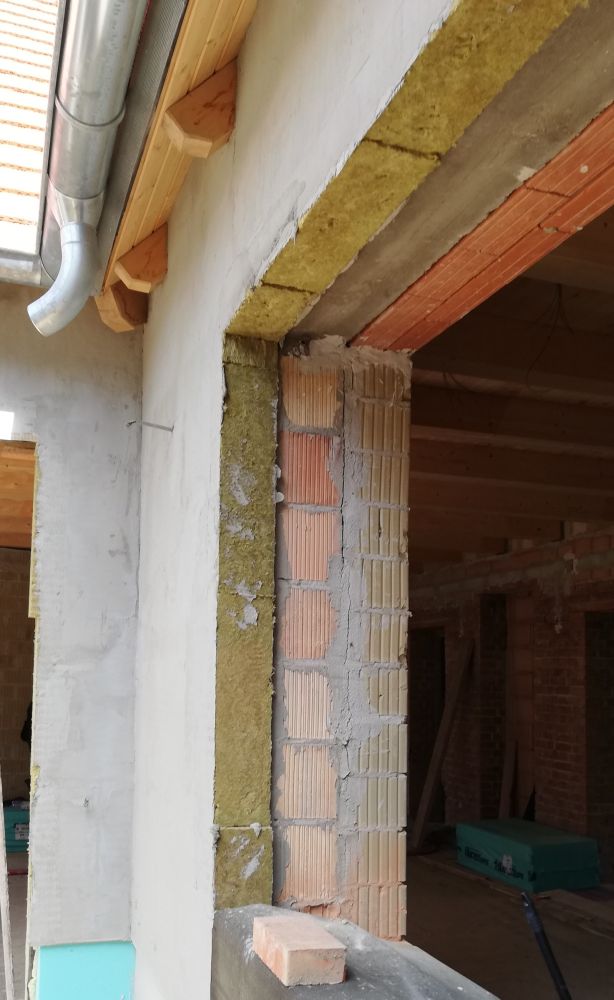

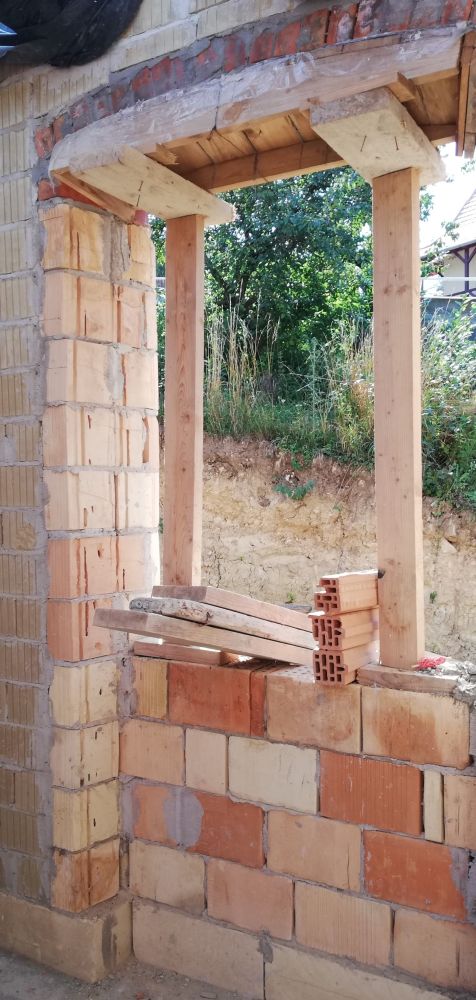

Boltíves nyílásnál a kávák vágott U-FORM-mal vannak kiképezve, ehhez csatlakozik a vályog bélésfal. Parapetnél bélésfal nélkül, a radiátor korrekt elhelyezhetőségéhez. (Ez projektspecifikus, normál esetben a vályogréteg „kifuthat" a kávákhoz.)



ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

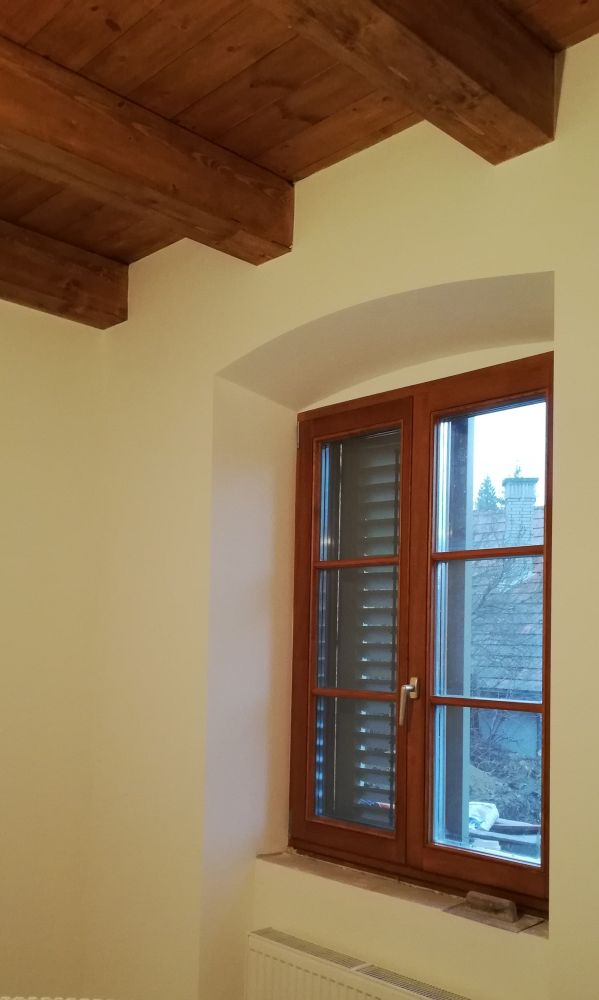

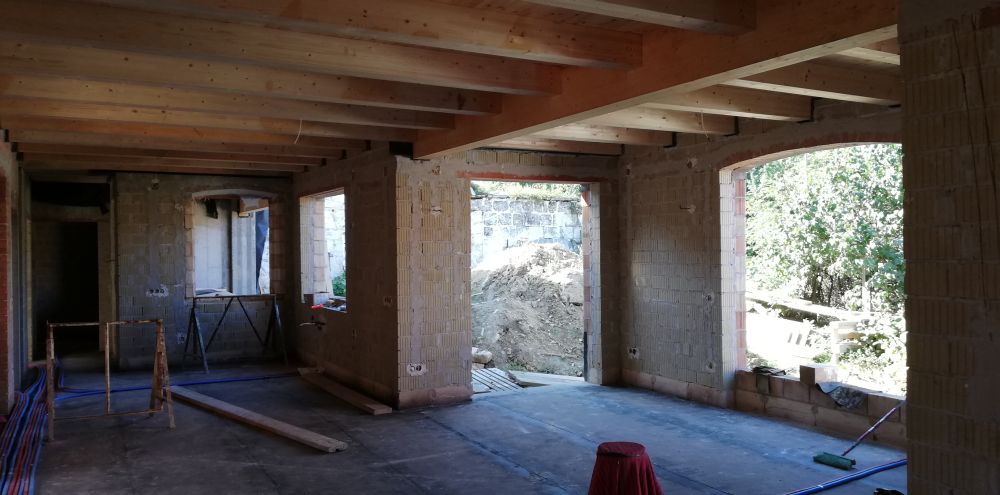

Az épület belülről a már elkészült vályog bélésfallal. Egyenes záródású nyílásoknál kiegészítő áthidalóval, íves nyílásoknál falazott boltövvel kialakítva



A bélésfal készülhet egyéb teherhordó falazat (beton, pórusbeton, mészhomok) belső oldalára is, vagy akár felújításnál, meglevő falazathoz.

A vályog bélésfal anyaga lehet:

ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

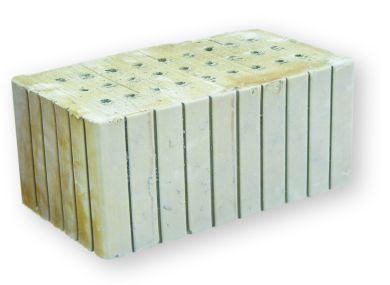

12 cm vastag ForrásTégla kettősméretű vályogtégla,

ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

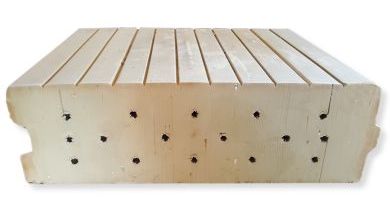

18 cm vastag ForrásTégla 30-as vályogtégla,

ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

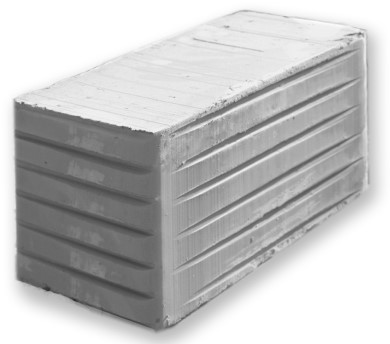

10 cm vastag ForrásTégla NF10 válaszfal vályogtégla.



A bélésfalat szorosan a külső falhoz kell építeni, körülbelül 1 cm kihabarcsozott teli fugával. A kettősméretű és 30-as vályogfal állékonysága miatt nem szükséges a kerámiafalhoz külön bekötni. Az NF10 válaszfalat pontonként össze kell kötni a teherhordó fallal. Négyzetméterenként minimum 3-5 megfogás szükséges. Erre a legalkalmasabb a „Hilti" szalag, amit falazás közben a vízszintes fuga magasságában kell bedübelezni a csatlakozó főfalba. A szalag a bélésfalba minimum 8 cm-t érjen bele.

További részleteket az Alkalmazástechnikai útmutatónkban talál.



ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

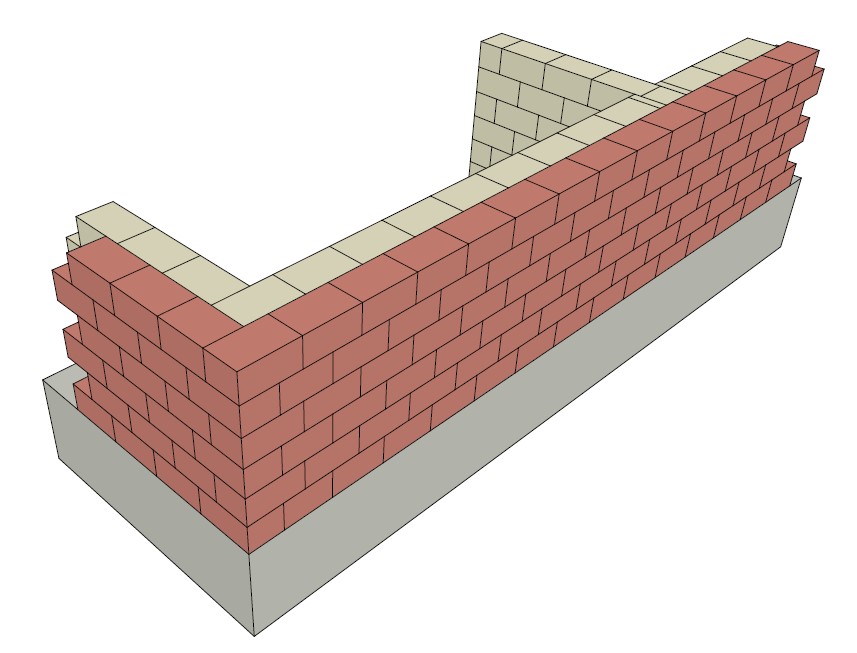

Kívülről haladva a rétegek: vakolható kőzetgyapot hőszigetelő rendszer, Forrástégla U-FORM teherhordó falréteg, ForrásTégla 30-as vályogtégla bélésfal, belső oldalon ForrásTégla vályogvakolat rendszer



ForrásTégla vályogtégla alkalmazása – 4/3. rész: Vályogtégla bélésfal

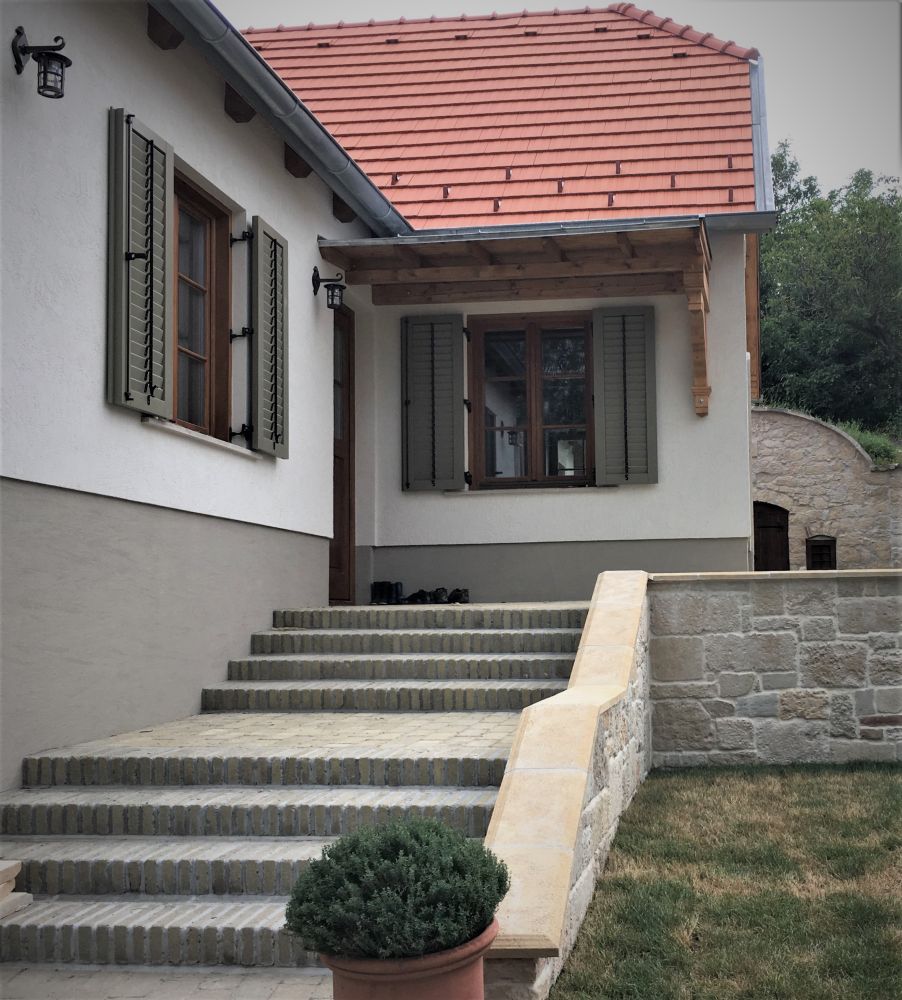

Az elkészült épület. Építész: Sallós Csaba, generáltervező: Major Attila
